ASTM F2096 · Échantillon de contrôle

Comment créer un défaut connu avec une aiguille calibrée ou un filament de tungstène

Un échantillon de contrôle est un emballage contenant un défaut créé et identifié délibérément pour vérifier qu’une configuration de test de fuite par bulles peut révéler l’indication ciblée.

Ce tutoriel compare deux approches pratiques : perforer l’emballage avec une aiguille calibrée et créer un canal contrôlé dans un scellage thermique avec un filament de tungstène.

Réponse technique rapide

Qu’est-ce qu’un échantillon de contrôle pour les tests de fuite sur emballages ?

C’est un emballage représentatif présentant un défaut artificiel connu. Testé dans des conditions définies, l’indication de bulles attendue aide à confirmer que l’appareil, les paramètres et la technique de l’opérateur peuvent révéler ce défaut.

Un échantillon de contrôle est un outil de vérification de l’aptitude du système et de développement des paramètres. À lui seul, il n’étalonne pas l’instrument et ne remplace pas la validation complète de la méthode.

Emplacement connuLe défaut est marqué pour permettre une confirmation visuelle de l’indication.
Méthode de création connueLa préparation avec aiguille ou filament est documentée et répétable.
Réponse attendueLa configuration doit révéler le défaut dans les conditions approuvées.
Pourquoi les laboratoires utilisent des contrôles

Distinguez un défaut détectable du bruit de l’essai.

Les tests de bulles peuvent être influencés par l’air emprisonné, les matériaux poreux, une pression insuffisante, un espace de tête limité, des trajets de gaz obstrués et l’interprétation de l’opérateur.

Un défaut connu fournit une réponse de référence qui aide le laboratoire à développer les paramètres et à vérifier la configuration avant d’évaluer des échantillons inconnus.

Développer les paramètresIdentifiez la pression et le temps qui révèlent le défaut ciblé.
Vérifier la configurationVérifiez le comportement attendu avant une série d’essais.
Former les opérateursMontrez l’apparence d’un flux localisé de bulles.
Examiner les défaillancesComparez les résultats inattendus à une référence connue.
Défaut connu d’un emballage utilisé comme échantillon de contrôle pour les essais de bulles ASTM F2096 et ASTM D3078
L’échantillon de contrôle doit représenter l’emballage, le défaut ciblé et le trajet du gaz pertinents pour la procédure.
Deux approches de création de défauts

Aiguille calibrée ou filament de tungstène ?

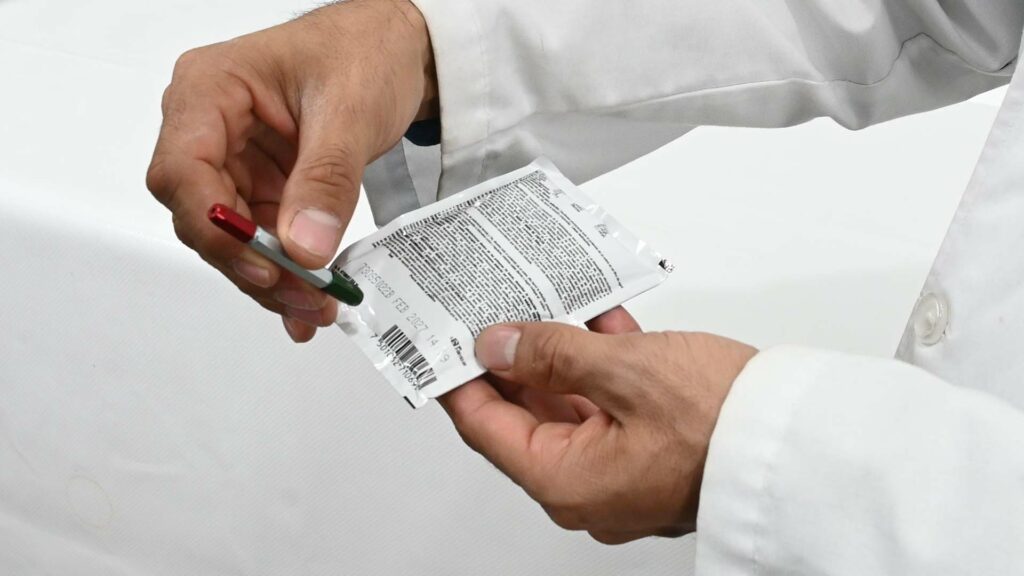

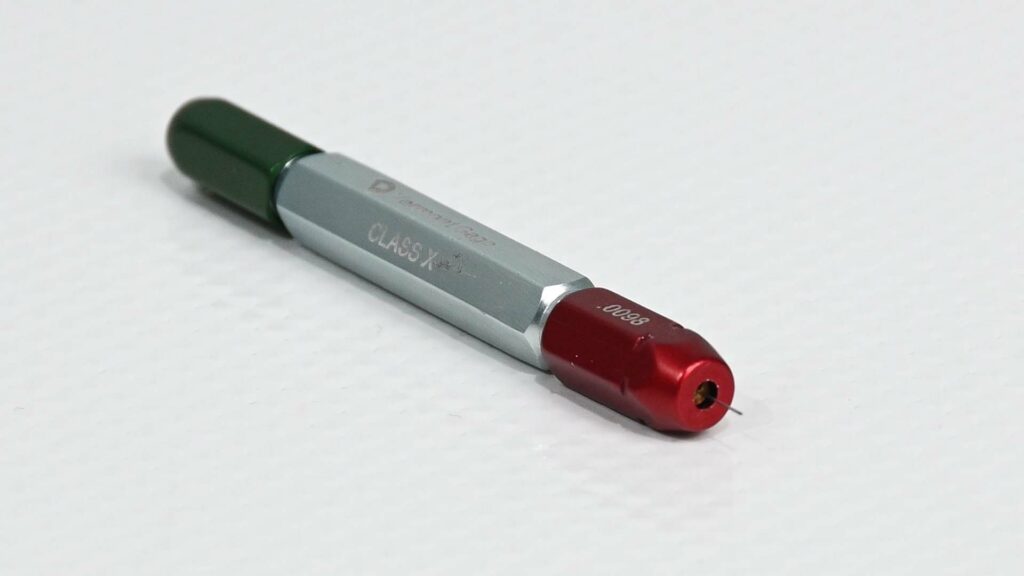

Aiguille calibrée utilisée pour créer un échantillon de contrôle de test de fuite sur emballage

Aiguille calibrée

RAPIDE + ACCESSIBLE

Perforez une zone adaptée de l’emballage avec une aiguille de diamètre connu. L’outil présenté par DVACI comprend des options de diamètres nominaux de 150 µm et 250 µm.

  • Préparation rapide
  • Équipement minimal
  • Marquage simple du défaut
  • Applicable à de nombreux films
Filament de tungstène placé dans le scellage d’un emballage pour créer un canal de fuite contrôlé

Filament de tungstène

CANAL CONTRÔLÉ

Placez un filament sélectionné à travers la zone de thermoscellage avant de sceller, puis retirez-le pour laisser un canal. Un filament de diamètre nominal de 50 µm est couramment présenté.

  • Petit diamètre nominal
  • Simulation d’un canal dans le scellage
  • Utile pour les scellages thermiques
  • Positionnement contrôlé

Le diamètre ne définit pas toute la fuite : Une perforation par aiguille ou un filament retiré ne créent pas automatiquement un débit parfaitement caractérisé. La reprise de forme du matériau, les plis, l’adhésif, le produit et la géométrie du canal peuvent obstruer partiellement le trajet du gaz.

Procédure avec aiguille calibrée

Créez et identifiez la perforation de manière constante.

1

Choisir l’emplacement

Choisissez une zone sans produit où la sortie des bulles peut être clairement observée.

2

Maintenir perpendiculairement

Positionnez l’aiguille perpendiculairement à la surface de l’emballage pour limiter une perforation inclinée ou allongée.

3

Perforer avec précaution

Appliquez une force contrôlée et évitez de déchirer ou d’agrandir le défaut au-delà de la préparation prévue.

4

Marquer et documenter

Entourez l’emplacement et enregistrez l’aiguille, l’emballage, la date et les détails de préparation.

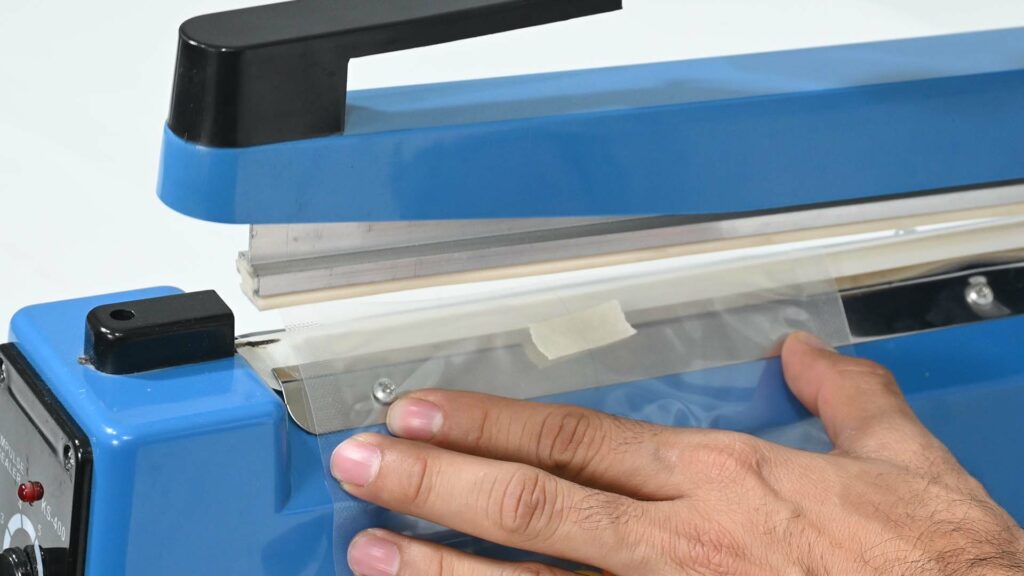

Échantillon de contrôle d’emballage avec filament de tungstène après thermoscellage
Le positionnement du filament, les conditions de scellage et la technique de retrait influencent le canal obtenu.
Procédure avec filament de tungstène

Créez un canal à travers une zone thermoscellée.

1

Positionner le filament

Placez-le à travers le trajet de scellage prévu et évitez son déplacement pendant la manipulation.

2

Sceller l’emballage

Appliquez les conditions de thermoscellage définies avec le filament traversant le scellage.

3

Laisser stabiliser

Laissez le scellage refroidir ou se stabiliser selon la procédure de préparation.

4

Retirer avec précaution

Retirez le filament sans déchirer ni déformer le scellage environnant.

Guide de sélection

Choisissez le défaut qui représente l’objectif de validation.

Choisissez une aiguille calibrée lorsque...

Vous avez besoin d’une perforation rapide et accessible dans une zone clairement observable de l’emballage et que le diamètre nominal de l’aiguille convient à l’objectif de sensibilité.

Choisissez un filament de tungstène lorsque...

Vous avez besoin d’un petit canal à travers une zone thermoscellée et pouvez contrôler de manière constante le positionnement du filament, le scellage et le retrait.

Qualification de l’échantillon de contrôle

Documentez davantage que le diamètre nominal du défaut.

Un programme de contrôle fiable définit comment l’échantillon est créé, stocké, vérifié et remplacé.

IDENTITÉ

Étiqueter l’échantillon

Enregistrez le type d’emballage, le lot, la méthode de création du défaut, la taille nominale, la position et la date de préparation.

RÉPONSE

Confirmer la répétabilité

Vérifiez que l’échantillon produit l’indication attendue lors d’essais répétés avec des paramètres contrôlés.

CYCLE DE VIE

Gérer son état

Définissez les critères de stockage, d’inspection, de réutilisation autorisée et de remplacement, car les défauts peuvent évoluer avec le temps.

Note sur les emballages poreux : Pour le Tyvek ou le papier médical, choisissez soigneusement l’emplacement du défaut et contrôlez la respiration du matériau selon la méthode en vigueur. Évitez de placer l’aiguille là où les traitements de blocage, les plis ou le contenu de l’emballage peuvent obstruer le trajet de fuite.

Besoin d’aide pour préparer ou tester un échantillon de contrôle ?Transmettez à DVACI les informations sur l’emballage et votre objectif de sensibilité.
Demander une assistance technique →
Lien avec la méthode d’essai

Utilisez l’échantillon de contrôle pour développer la pression et le temps d’observation.

Pour ASTM F2096, augmentez progressivement la pression interne jusqu’à ce que le défaut connu produise une indication claire et répétable de bulles. Établissez ensuite une pression de fonctionnement justifiée et un temps d’observation révélant cette réponse de manière fiable sans endommager l’emballage de façon inacceptable.

Pour les méthodes par immersion sous vide, comme ASTM D3078, l’échantillon de contrôle aide également à confirmer si le différentiel et les conditions d’observation sélectionnés peuvent révéler le défaut visé.

Consulter la fiche officielle de la norme ASTM F2096 →

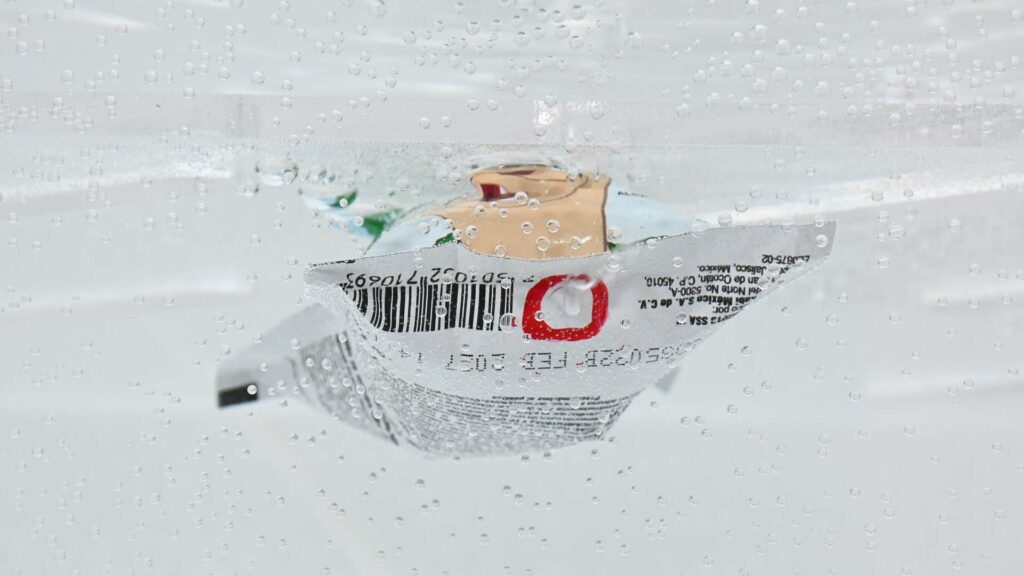

Échantillon de contrôle avec défaut connu utilisé pour développer la pression et le temps des essais de fuite par bulles
Consultez la norme en vigueur et la procédure du laboratoire pour connaître les exigences exactes et les critères d’acceptation.
Questions fréquentes

Questions fréquentes sur les échantillons de contrôle

Un échantillon de contrôle étalonne-t-il le détecteur de fuites ?

Pas à lui seul. Il vérifie que la configuration complète peut révéler le défaut connu dans des conditions définies. L’étalonnage de l’instrument et la validation de la méthode sont des activités contrôlées distinctes.

Une perforation par aiguille de 150 µm équivaut-elle à un canal de fuite de 150 µm ?

Pas nécessairement. La reprise de forme du film, la forme de la perforation, l’épaisseur du matériau et les obstructions peuvent modifier le trajet effectif du gaz.

Quelle méthode est la plus précise ?

Le filament de tungstène peut créer un canal de scellage de diamètre nominal inférieur, mais les performances dépendent du scellage et du retrait. La meilleure méthode est celle qui peut être préparée, documentée et vérifiée de manière constante pour l’emballage.

Peut-on utiliser le même échantillon de contrôle pour tous les emballages ?

Non. Il doit représenter la construction de l’emballage, l’emplacement du défaut, le trajet du gaz et l’objectif de sensibilité pertinents.

Peut-on réutiliser un échantillon de contrôle ?

Uniquement selon une procédure définie de cycle de vie. La pression répétée, la manipulation, l’humidité ou la relaxation du matériau peuvent modifier sa réponse.
