Normes du Dye Immersion Leak Test USP, ASTM et ISO expliquées
Les normes relatives à l’intégrité des emballages peuvent sembler former un ensemble de règles qui se chevauchent. Pour les lire de manière pratique, il faut distinguer les documents d’orientation, les procédures au colorant et sous vide propres à chaque emballage, les tests de scellage par Dye Penetration et les méthodes Bubble Emission.
Un vacuum leak tester for packaging peut prendre en charge plusieurs approches de test visuel, mais l’utilisation d’une même chambre ne rend pas ces approches interchangeables. Le document applicable dépend de l’emballage, du produit, du type de défaut et de l’objectif de l’étude.
Quatre groupes pour mieux comprendre les normes
Avant de comparer les réglages ou les équipements, déterminez quel type de document vous consultez. Un référentiel, une procédure pharmacopéique, un test de scellage et un test de bulles répondent à des questions différentes.
Référentiels d’intégrité
Des documents tels que USP <1207>, EU GMP Annex 1 et ISO 11607 définissent les exigences relatives au cycle de vie, à la validation et au système qualité. Ils aident les utilisateurs à déterminer ce qu’une méthode adaptée doit démontrer, plutôt que de fournir une recette universelle.
Colorant sous vide ou sous pression
Les textes pharmacopéiques et ISO peuvent décrire des procédures visuelles de Dye Ingress pour des composants ou des formats d’emballage particuliers. Leur domaine d’application, leur édition en vigueur et leurs critères d’acceptation doivent être vérifiés avant utilisation.

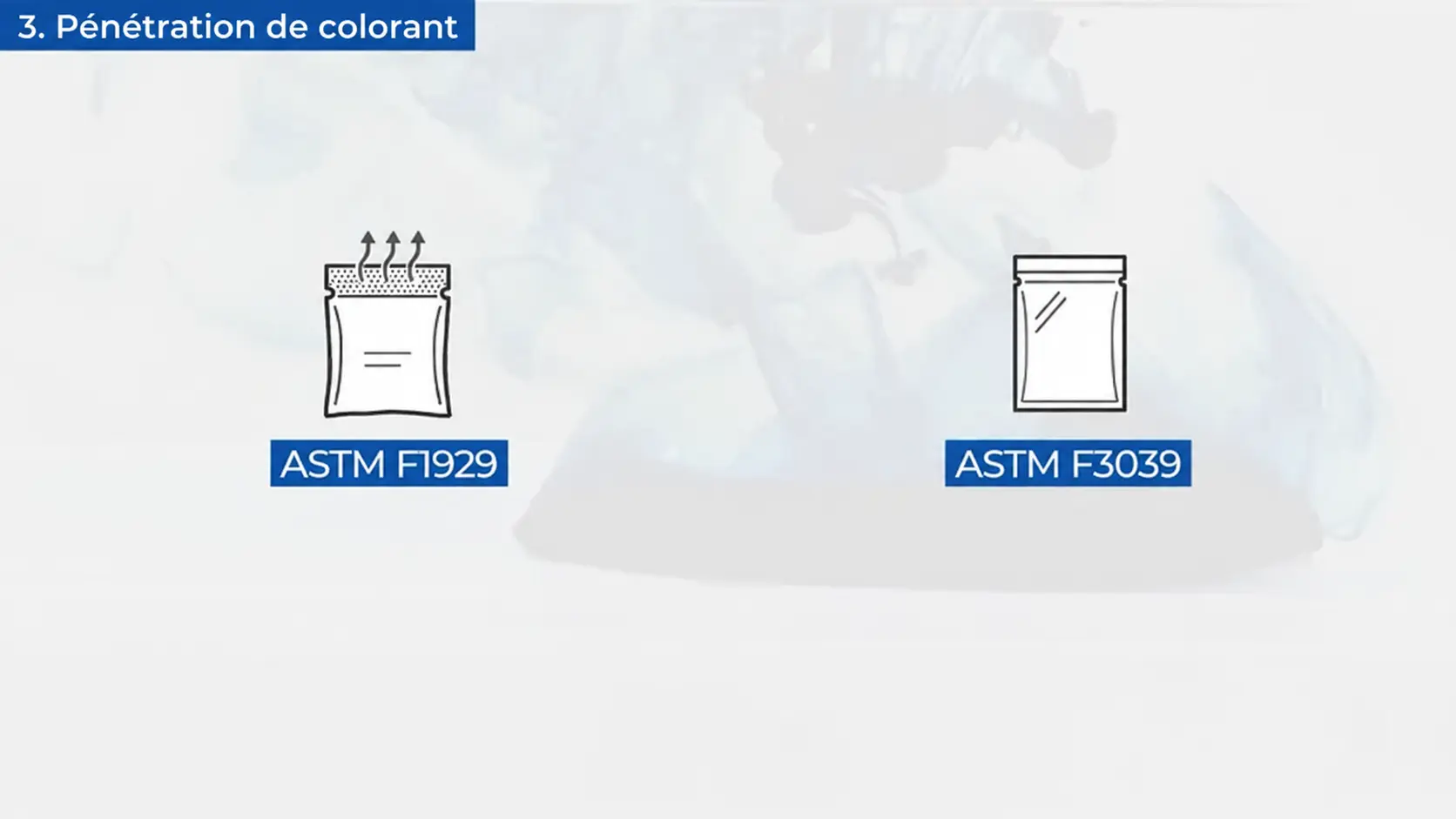

Dye Penetration
ASTM F1929 et ASTM F3039 appliquent le colorant localement et utilisent la capillarité pour révéler des canaux ou des passages de fuite. Ces procédures, telles qu’elles sont rédigées, ne doivent pas être automatiquement présentées comme des tests en chambre à vide.

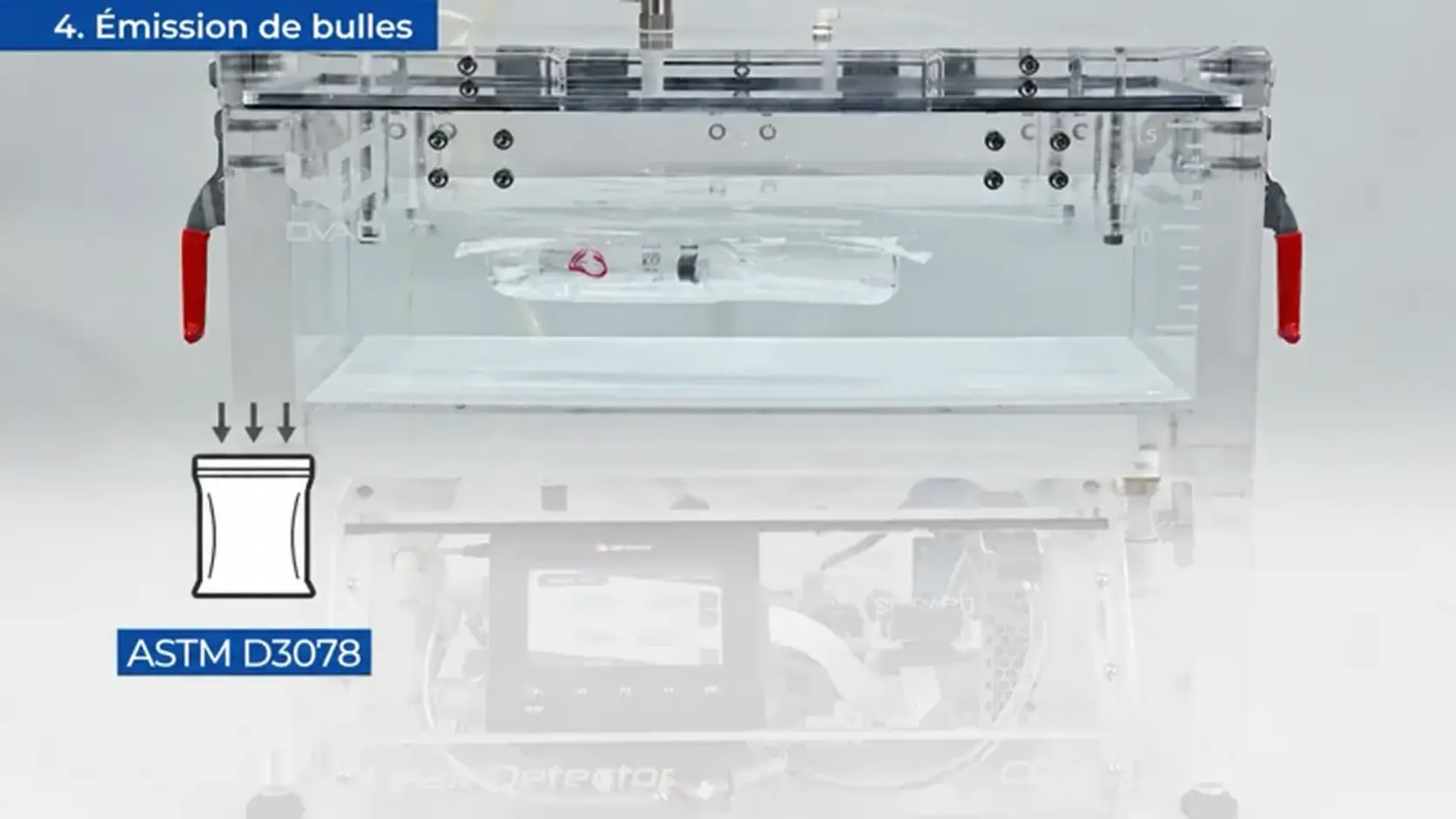

Bubble Emission
Des normes telles que ASTM D3078, ASTM F2096 et ASTM D4991 utilisent un différentiel de pression pour rendre le gaz qui s’échappe visible sous forme de bulles, mais leurs domaines d’application et leurs modes de génération de pression diffèrent.
Ce qu’apporte chaque document
| Document | Groupe | Rôle principal | Distinction importante |
|---|---|---|---|
| USP <1207> | Référentiel | Orientations pour l’assurance de l’intégrité des emballages, le choix des méthodes, leur validation et leur utilisation tout au long du cycle de vie du produit. | Il ne s’agit pas d’une procédure unique de Dye Immersion décrite étape par étape. |
| EU GMP Annex 1 | Référentiel | Exigences GMP pour les médicaments stériles, notamment les contrôles validés de l’intégrité du système contenant-fermeture. | Ce document définit des exigences plutôt que de prescrire un même test pour tous les emballages. |
| USP <381> et Ph. Eur. 3.2.9 | Références propres à chaque emballage | Exigences pharmacopéiques historiquement citées ou propres à certains emballages, liées aux composants et aux fermetures en élastomère. | Vérifiez l’édition en vigueur, le domaine d’application exact et la procédure interne approuvée avant d’appliquer des réglages. |
| ISO 8871-5 | Tests propres à chaque emballage | Exigences fonctionnelles et tests des pièces en élastomère utilisées avec les préparations parentérales et les dispositifs pharmaceutiques. | Le composant d’emballage et l’annexe applicable déterminent la pertinence du document. |

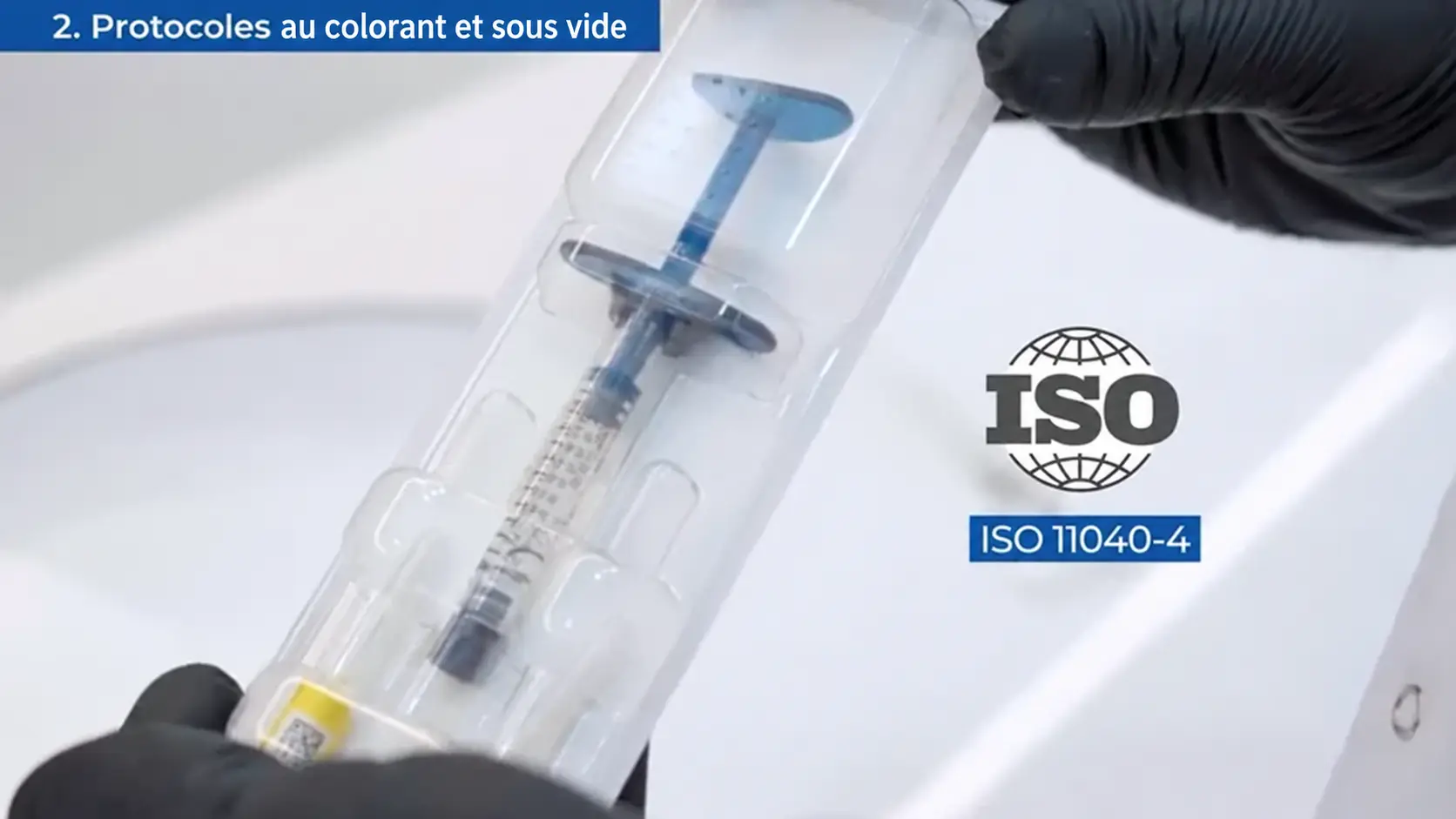

| ISO 11040-4 | Tests propres à chaque emballage | Exigences relatives aux corps de seringues en verre et aux seringues préassemblées stérilisées prêtes à être remplies. | La référence correcte est ISO 11040-4, et non ISO 11044-4. |
| ASTM F1929 | Dye Penetration | Détection et localisation des défauts de type canal dans les scellages associant un matériau transparent et une feuille poreuse. | La norme prévoit une application locale du colorant ; elle n’est pas rédigée comme une procédure d’immersion sous vide. |
| ASTM F3039 | Dye Penetration | Détection de fuites dans les emballages non poreux ou les matériaux barrières souples par Dye Penetration. | Le test est destructif, visuel et donne un résultat conforme ou non conforme ; la taille de la fuite ne doit pas être déduite du résultat. |
| ASTM D3078, F2096 et D4991 | Bubble Emission | Détection visuelle des fuites par échappement de gaz sous vide externe ou par pressurisation interne de l’emballage. | Le format d’emballage et le mode de génération du différentiel de pression déterminent la norme applicable. |
Les référentiels vous guident dans la construction d’une stratégie d’intégrité
USP <1207>, EU GMP Annex 1 et ISO 11607 vont au-delà d’un simple cycle de test. Ils portent sur le système emballage-produit, l’étape du cycle de vie, le risque maximal de fuite acceptable, la validation et la maîtrise continue.
Cela est essentiel, car aucun test ne convient à tous les systèmes contenant-fermeture. La méthode doit être choisie selon la géométrie de l’emballage, les caractéristiques du produit et le défaut que l’organisation doit détecter.
Les textes propres à chaque emballage peuvent décrire l’utilisation de colorant sous un différentiel de pression
Certaines procédures pharmacopéiques et ISO utilisent un traceur coloré sous vide, sous pression ou en combinant les deux pour tester un composant d’emballage défini. Le principe d’acceptation visuelle est simple : la présence de traceur dans la zone protégée indique un échec.
Une logique de test similaire ne rend pas deux documents universellement équivalents. L’emballage applicable, la formulation du traceur, le profil de pression, la durée d’exposition, la méthode d’inspection et les critères d’acceptation doivent être issus du document en vigueur et de la procédure validée de l’organisation.
Précaution éditoriale : ne reprenez pas les réglages d’un autre format d’emballage simplement parce que les deux procédures utilisent du bleu de méthylène.
Le Dye Penetration n’est pas automatiquement un test sous vide
ASTM F1929 concerne les fuites de scellage des emballages médicaux poreux. ASTM F3039 concerne les emballages non poreux ou les matériaux barrières souples. Dans les méthodes écrites, le colorant est appliqué sur une zone définie et progresse dans un canal par capillarité.
Ces normes sont utiles pour localiser des passages de fuite visibles, mais le résultat est qualitatif. Elles ne fournissent pas de taux de fuite quantitatif et les échantillons testés ne sont pas remis en production.

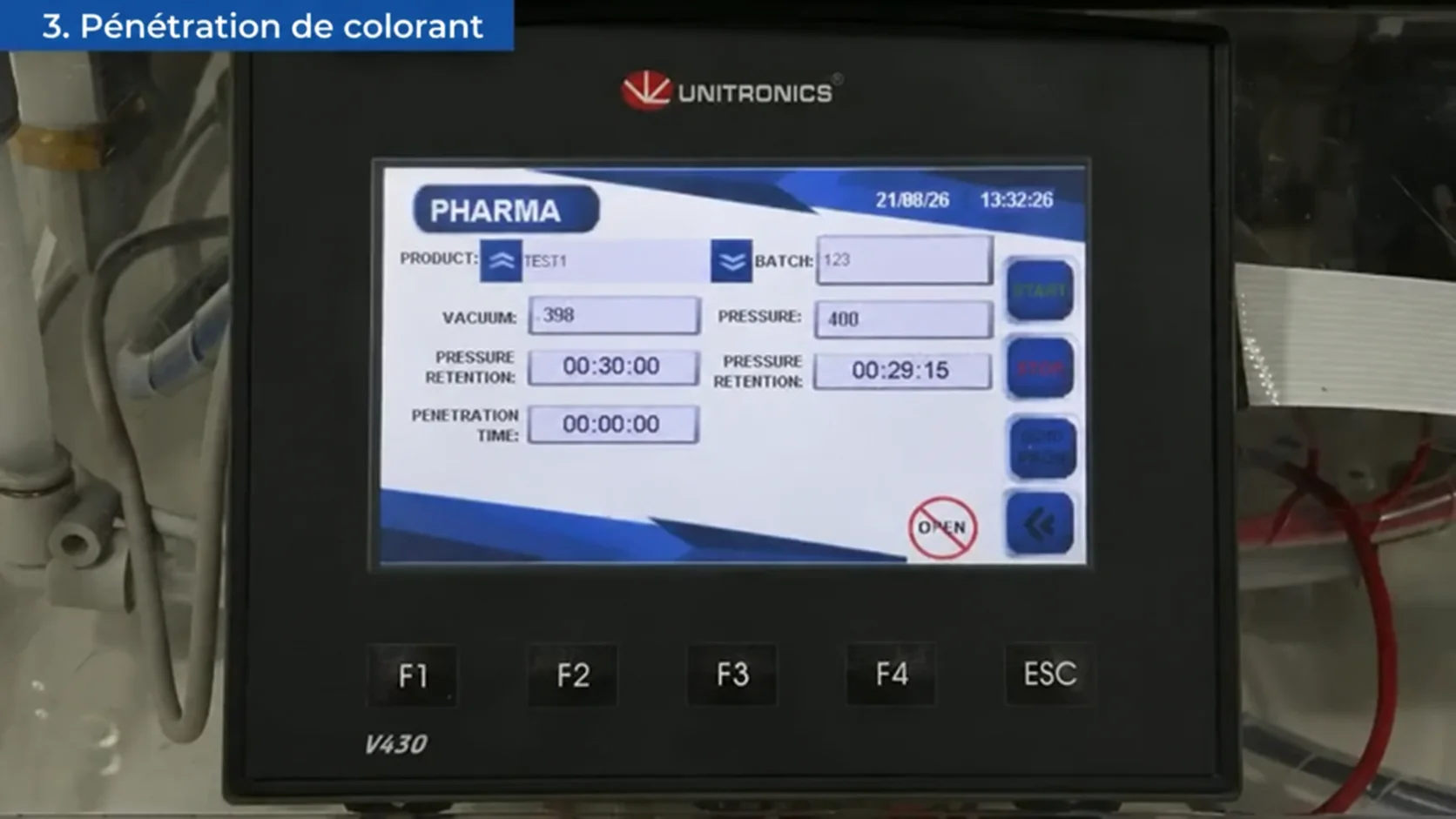

Que change l’ajout d’une chambre à vide par un laboratoire ?
Certains laboratoires associent la formulation du colorant ou le principe d’acceptation visuelle d’une norme de pénétration à un vide appliqué de l’extérieur ou à un cycle vide-pression. Le différentiel de pression ajouté peut favoriser le passage du traceur à travers une fuite réelle dans les conditions choisies par le laboratoire.
Cela peut constituer une méthode interne techniquement utile, mais il ne s’agit pas automatiquement de la procédure décrite dans ASTM F1929 ou ASTM F3039. Le laboratoire doit documenter la modification, justifier les paramètres, établir la sensibilité et valider la méthode obtenue pour l’usage prévu.
La formulation en audit est importante : utilisez la formulation « méthode modifiée fondée sur » lorsqu’un vide ou une pression a été ajouté à une norme qui ne le prévoit pas. Ne revendiquez pas une conformité sans réserve à la norme non modifiée.
Le Bubble Emission repose sur le même principe visuel, mais utilise un autre traceur
Dans un test de bulles, l’emballage est immergé et l’opérateur observe le gaz qui s’échappe. Aucun liquide coloré ne pénètre dans l’emballage. L’indice visible est un flux continu ou localisé de bulles produit par un différentiel de pression.
Comment déterminer la norme applicable
La norme doit être choisie en fonction de l’emballage et de la décision à prendre, et non de l’équipement déjà disponible dans le laboratoire.
Déterminez si le système est un flacon, une seringue, un blister, une bouteille, une poche médicale poreuse, un emballage souple non poreux ou un contenant rigide.
Déterminez si l’objectif est de détecter un canal dans le scellage, une pénétration visible de colorant, une fuite importante, une limite de fuite spécifique ou un autre attribut d’intégrité.
Utilisez l’édition officielle en vigueur, vérifiez son domaine d’application et consignez toute modification apportée à la procédure écrite.
Questions fréquentes sur les normes Dye Immersion
USP <1207> fournit-il une procédure unique de Dye Immersion ?
Non. USP <1207> est un ensemble de chapitres d’orientation consacrés à l’assurance de l’intégrité des emballages, au choix des méthodes, à la validation et aux technologies de test. Des procédures propres à certains emballages peuvent figurer dans d’autres textes pharmacopéiques ou de référence.
ASTM F1929 et ASTM F3039 sont-ils des tests en chambre à vide ?
Pas tels qu’ils sont rédigés. Ce sont des méthodes Dye Penetration dans lesquelles le colorant est appliqué localement et traverse un défaut par capillarité. L’ajout de vide crée une procédure modifiée qui doit être documentée et validée.
Quelle est la différence entre Dye Ingress et Bubble Emission ?
Le Dye Ingress recherche un traceur coloré qui pénètre par un passage de fuite. Le Bubble Emission recherche le gaz qui s’échappe d’un emballage immergé sous un différentiel de pression.
Deux procédures pharmacopéiques similaires peuvent-elles être considérées comme équivalentes ?
Pas automatiquement. Des concentrations de traceur ou des profils de pression similaires n’effacent pas les différences de domaine d’application, d’édition en vigueur, de préparation des échantillons, de conditions d’exposition et de critères d’acceptation.
Quelle norme faut-il utiliser pour un emballage donné ?
Le choix commence par le format d’emballage, le produit, le défaut recherché et l’objectif de l’étude. Le prochain épisode applique ce processus de décision aux flacons, seringues, blisters, bouteilles et poches.
Quelle méthode convient à votre produit ? L’épisode 6 examine chaque format d’emballage : flacons, seringues, blisters, bouteilles et poches.
