ASTM F2096 · Amostra de controle

Como criar um defeito conhecido com um pino calibrado ou um filamento de tungstênio

Uma amostra de controle é uma embalagem que contém um defeito criado e identificado deliberadamente para verificar se uma configuração de teste de vazamento por bolhas pode revelar a indicação alvo.

Este tutorial compara duas abordagens práticas: perfurar a embalagem com um pino calibrado e criar um canal controlado em uma selagem térmica com um filamento de tungstênio.

Resposta técnica rápida

O que é uma amostra de controle para testes de vazamento em embalagens?

É uma embalagem representativa com um defeito artificial conhecido. Quando testada sob condições definidas, a indicação de bolhas esperada ajuda a confirmar se o equipamento, os parâmetros e a técnica do operador podem revelar esse defeito.

Uma amostra de controle é uma ferramenta para verificar a adequação do sistema e desenvolver parâmetros. Por si só, não calibra o instrumento nem substitui a validação completa do método.

Localização conhecidaO defeito é marcado para permitir a confirmação visual da indicação.
Método de criação conhecidoA preparação com pino ou filamento é documentada e repetível.
Resposta esperadaA configuração deve revelar o defeito nas condições aprovadas.
Por que os laboratórios utilizam controles

Distinga um defeito detectável do ruído do teste.

Os testes de bolhas podem ser afetados por ar preso, materiais porosos, pressão insuficiente, espaço livre interno limitado, caminhos de gás obstruídos e interpretação do operador.

Um defeito conhecido fornece uma resposta de referência que ajuda o laboratório a desenvolver parâmetros e verificar a configuração antes de avaliar amostras desconhecidas.

Desenvolver parâmetrosIdentifique a pressão e o tempo que revelam o defeito alvo.
Verificar a configuraçãoVerifique o comportamento esperado antes de uma série de testes.
Treinar os operadoresMostre como é um fluxo localizado de bolhas.
Investigar falhasCompare os resultados inesperados com uma referência conhecida.

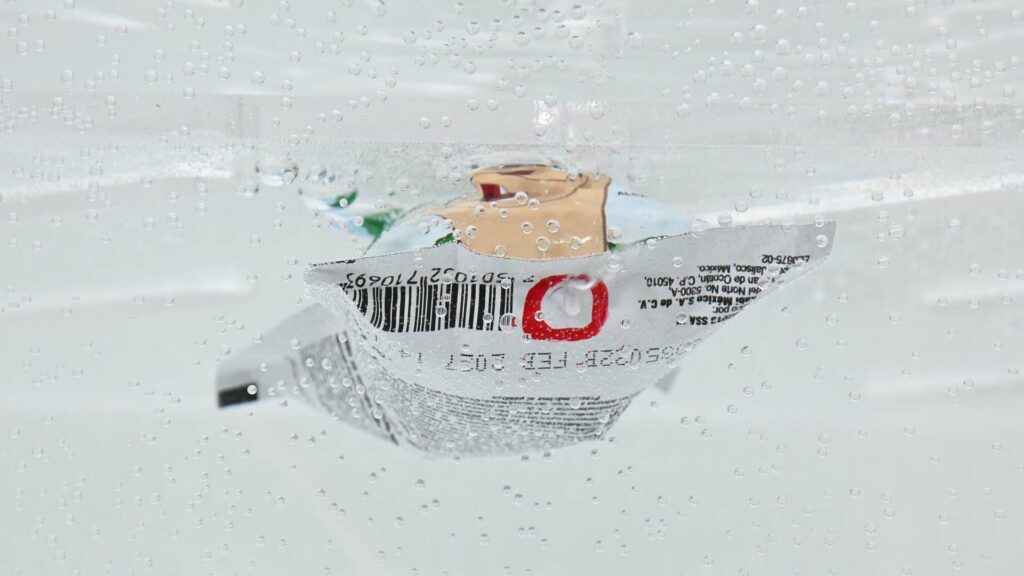

Defeito conhecido de uma embalagem utilizado como amostra de controle para testes de bolhas ASTM F2096 e ASTM D3078
A amostra de controle deve representar a embalagem, o defeito alvo e o caminho do gás relevantes para o procedimento.
Duas abordagens para criar defeitos

Pino calibrado ou filamento de tungstênio?

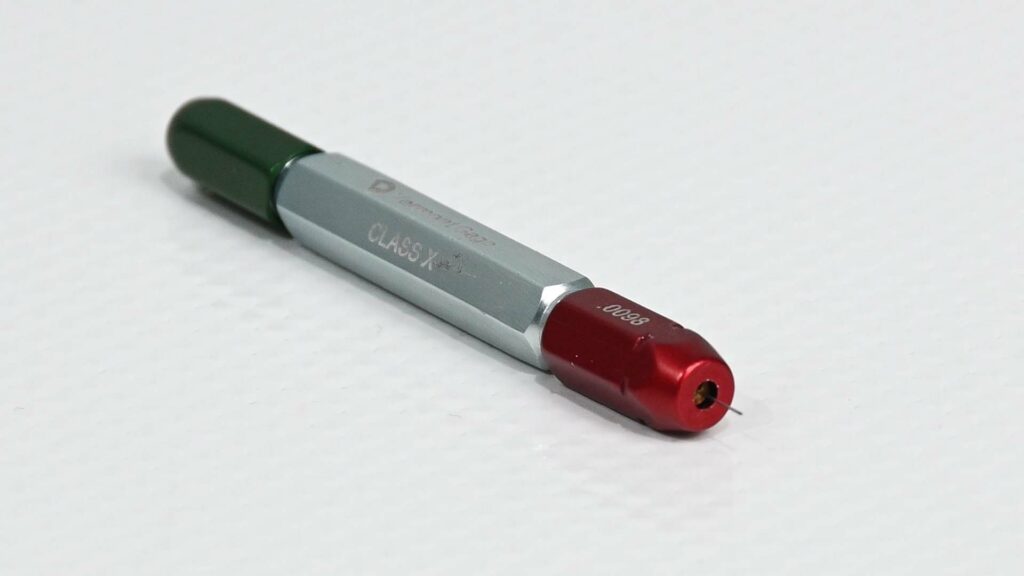

Pino calibrado utilizado para criar uma amostra de controle para testes de vazamento em embalagens

Pino calibrado

RÁPIDO + ACESSÍVEL

Perfure uma área adequada da embalagem com um pino de diâmetro conhecido. A ferramenta demonstrada pela DVACI inclui opções de pinos com diâmetros nominais de 150 µm e 250 µm.

  • Preparação rápida
  • Equipamento mínimo
  • Marcação simples do defeito
  • Aplicável a muitos filmes

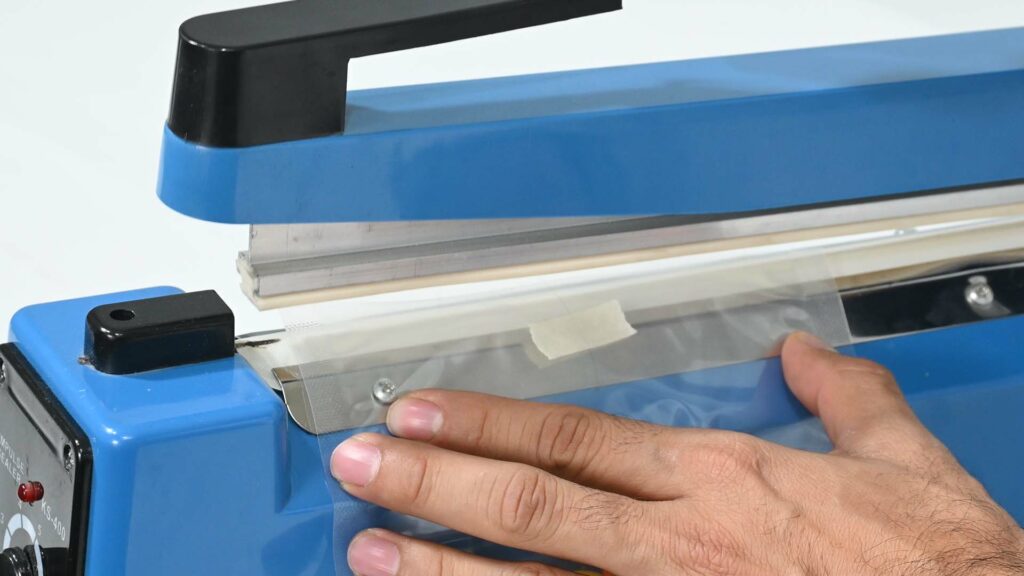

Filamento de tungstênio posicionado na selagem de uma embalagem para criar um canal de vazamento controlado

Filamento de tungstênio

CANAL CONTROLADO

Posicione um filamento selecionado atravessando a área de selagem térmica antes de selar e depois retire-o para deixar um canal. Um filamento de diâmetro nominal de 50 µm é frequentemente demonstrado.

  • Diâmetro nominal pequeno
  • Simulação de canal na selagem
  • Útil para selagens térmicas
  • Posicionamento controlado

O diâmetro não define todo o vazamento: Uma perfuração com pino ou um filamento retirado não criam automaticamente uma vazão perfeitamente caracterizada. A recuperação do material, as dobras, o adesivo, o produto e a geometria do canal podem obstruir parcialmente o caminho do gás.

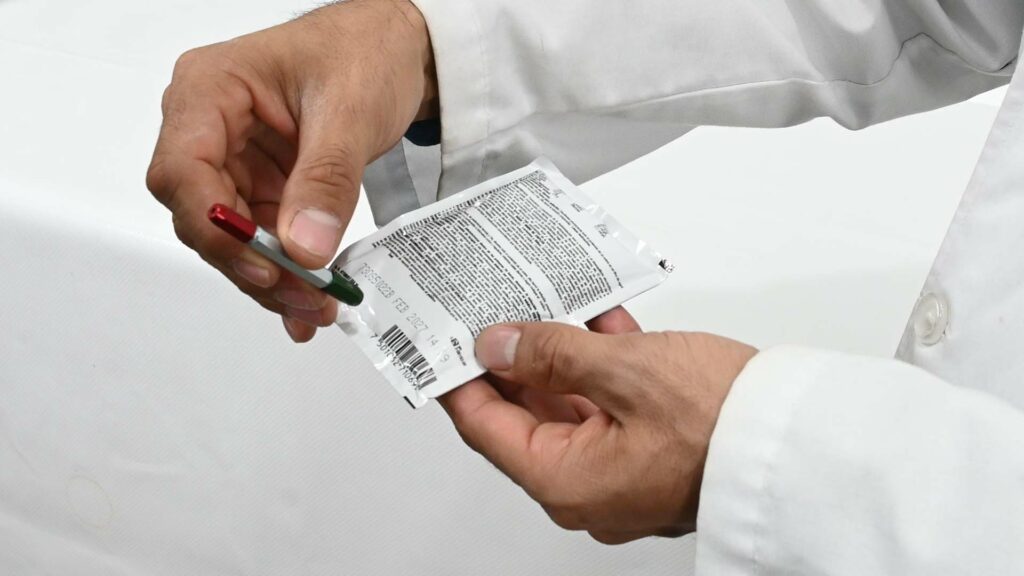

Procedimento com pino calibrado

Crie e identifique a perfuração de forma consistente.

1

Selecionar a localização

Escolha uma área sem produto e onde a liberação de bolhas possa ser claramente observada.

2

Manter perpendicular

Posicione o pino perpendicularmente à superfície da embalagem para reduzir a possibilidade de uma perfuração inclinada ou alongada.

3

Perfurar com cuidado

Aplique uma força controlada e evite rasgar ou ampliar o defeito além da preparação pretendida.

4

Marcar e documentar

Circule a localização e registre o pino, a embalagem, a data e os detalhes da preparação.

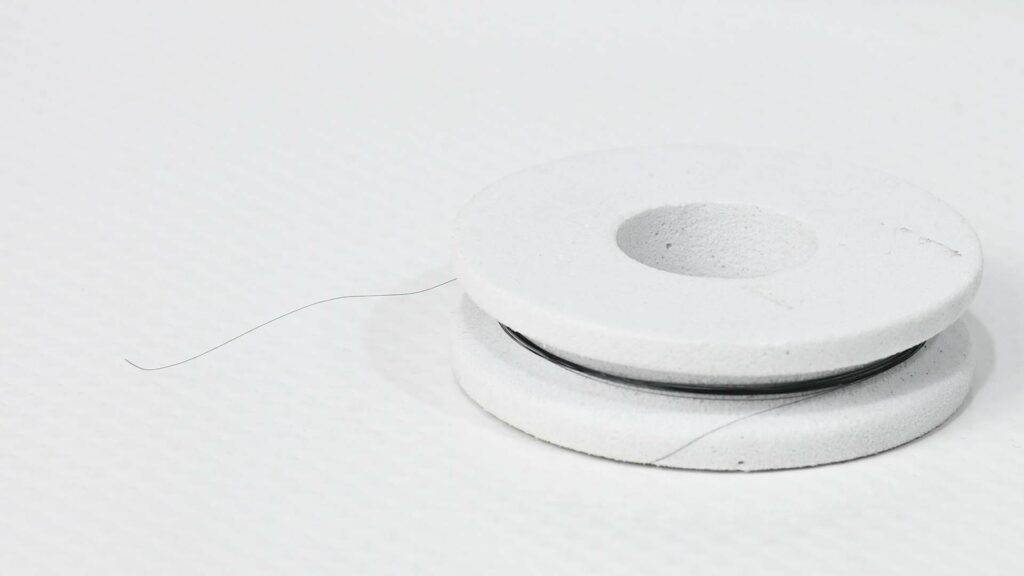

Amostra de controle de embalagem com filamento de tungstênio após a selagem térmica
O posicionamento do filamento, as condições de selagem e a técnica de retirada afetam o canal resultante.
Procedimento com filamento de tungstênio

Crie um canal através de uma área termosselada.

1

Posicionar o filamento

Coloque-o atravessando o caminho de selagem pretendido e evite seu deslocamento durante o manuseio.

2

Selar a embalagem

Aplique as condições de selagem térmica definidas com o filamento atravessando a selagem.

3

Permitir a estabilização

Deixe a selagem esfriar ou estabilizar de acordo com o procedimento de preparação.

4

Retirar com cuidado

Retire o filamento sem rasgar nem deformar a selagem ao redor.

Guia de seleção

Escolha o defeito que representa o objetivo de validação.

Escolha um pino calibrado quando...

Precisar de uma perfuração rápida e acessível em uma área claramente observável da embalagem e o diâmetro nominal do pino for adequado ao objetivo de sensibilidade.

Escolha um filamento de tungstênio quando...

Precisar de um canal pequeno através de uma área de selagem térmica e puder controlar de forma consistente o posicionamento do filamento, a selagem e a retirada.

Qualificação da amostra de controle

Documente mais que o diâmetro nominal do defeito.

Um programa de controle confiável define como a amostra é criada, armazenada, verificada e substituída.

IDENTIDADE

Identificar a amostra

Registre o tipo de embalagem, o lote, o método de criação do defeito, o tamanho nominal, a posição e a data de preparação.

RESPOSTA

Confirmar a repetibilidade

Verifique se a amostra produz a indicação esperada em testes repetidos sob parâmetros controlados.

CICLO DE VIDA

Gerenciar seu estado

Defina os critérios de armazenamento, inspeção, reutilização permitida e substituição, pois os defeitos podem mudar com o tempo.

Nota sobre embalagens porosas: Para Tyvek ou papel de grau cirúrgico, escolha cuidadosamente a localização do defeito e controle a respiração do material de acordo com o método vigente. Evite posicionar um pino onde tratamentos de bloqueio, dobras ou o conteúdo da embalagem possam obstruir o caminho de vazamento.

Precisa de ajuda para preparar ou testar uma amostra de controle?Envie à DVACI as informações da embalagem e o objetivo de sensibilidade pretendido.
Solicitar suporte técnico →
Relação com o método de teste

Utilize a amostra de controle para desenvolver a pressão e o tempo de observação.

Para a ASTM F2096, aumente gradualmente a pressão interna até que o defeito conhecido produza uma indicação clara e repetível de bolhas. Em seguida, estabeleça uma pressão de operação justificada e um tempo de observação que revele essa resposta de forma confiável sem causar danos inaceitáveis à embalagem.

Nos métodos por imersão sob vácuo, como a ASTM D3078, a amostra de controle também ajuda a confirmar se o diferencial e as condições de observação selecionados podem revelar o defeito pretendido.

Consulte a ficha oficial da norma ASTM F2096 →

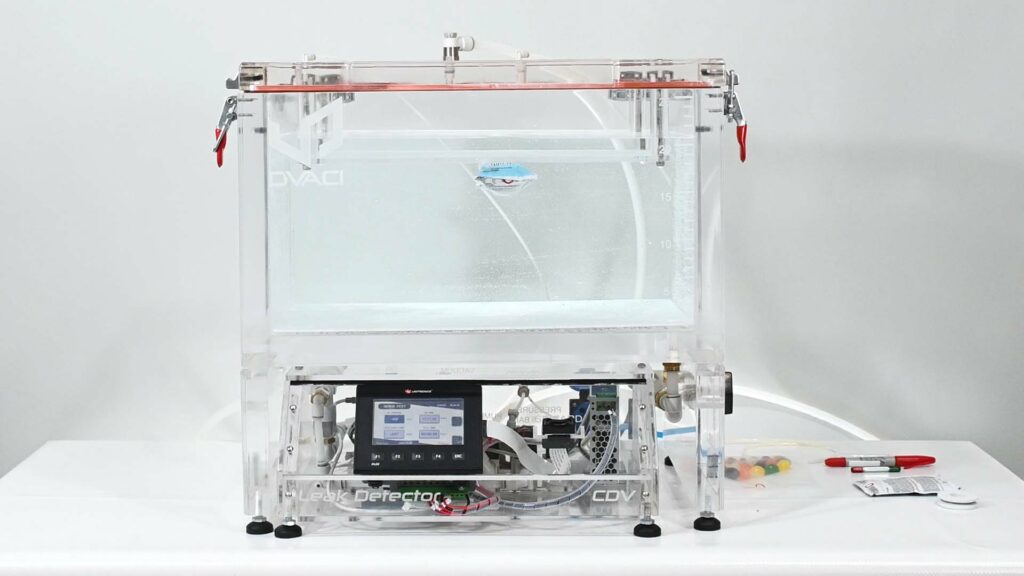

Amostra de controle com defeito conhecido utilizada para desenvolver a pressão e o tempo dos testes de vazamento por bolhas
Consulte a norma vigente e o procedimento do laboratório para conhecer os requisitos exatos e os critérios de aceitação.
Perguntas frequentes

Perguntas frequentes sobre amostras de controle

Uma amostra de controle calibra o detector de vazamentos?

Não por si só. Ela verifica se a configuração completa pode revelar o defeito conhecido sob condições definidas. A calibração do instrumento e a validação do método são atividades controladas separadas.

Uma perfuração com pino de 150 µm equivale a um canal de vazamento de 150 µm?

Não necessariamente. A recuperação do filme, o formato da perfuração, a espessura do material e as obstruções podem alterar o caminho efetivo do gás.

Qual método é mais preciso?

O filamento de tungstênio pode criar um canal de selagem com diâmetro nominal menor, mas o desempenho depende da selagem e da retirada. O melhor método é aquele que pode ser preparado, documentado e verificado de forma consistente para a embalagem.

Uma mesma amostra de controle pode ser utilizada para todas as embalagens?

Não. A amostra de controle deve representar a construção da embalagem, a localização do defeito, o caminho do gás e o objetivo de sensibilidade relevantes.

Uma amostra de controle pode ser reutilizada?

Somente sob um procedimento definido de ciclo de vida. A pressão repetida, o manuseio, a umidade ou o relaxamento do material podem alterar sua resposta.
