Cómo crear un defecto conocido con un alfiler calibrado o un filamento de tungsteno
Una muestra de control es un empaque que contiene un defecto creado e identificado deliberadamente para verificar que una configuración de prueba de fugas por burbujas puede revelar la indicación objetivo.
Este tutorial compara dos métodos prácticos: perforar el empaque con un alfiler calibrado y crear un canal controlado en un sello térmico con un filamento de tungsteno.
¿Qué es una muestra de control para pruebas de fugas en empaques?
Es un empaque representativo con un defecto artificial conocido. Al probarlo bajo condiciones definidas, la indicación de burbujas esperada ayuda a confirmar que el equipo, los parámetros y la técnica del operador pueden revelar ese defecto.
Una muestra de control es una herramienta para verificar la aptitud del sistema y desarrollar parámetros. Por sí sola no calibra el instrumento ni sustituye la validación completa del método.
Distinga un defecto detectable del ruido de la prueba.
Las pruebas de burbujas pueden verse afectadas por aire atrapado, materiales porosos, presión insuficiente, espacio de cabeza limitado, rutas de gas obstruidas y la interpretación del operador.
Un defecto conocido proporciona una respuesta de referencia que ayuda al laboratorio a desarrollar parámetros y verificar la configuración antes de evaluar muestras desconocidas.
¿Alfiler calibrado o filamento de tungsteno?

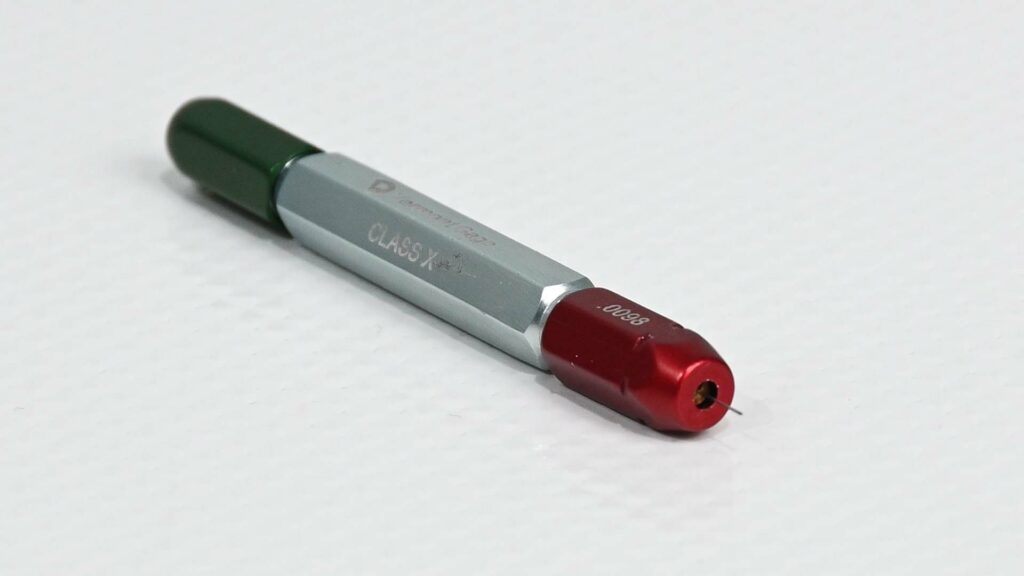

Alfiler calibrado
RÁPIDO + ACCESIBLEPerfore una zona adecuada del empaque con un alfiler de diámetro conocido. La herramienta demostrada por DVACI incluye opciones de alfileres con diámetros nominales de 150 µm y 250 µm.
- Preparación rápida
- Equipo mínimo
- Marcado sencillo del defecto
- Aplicable a muchas películas

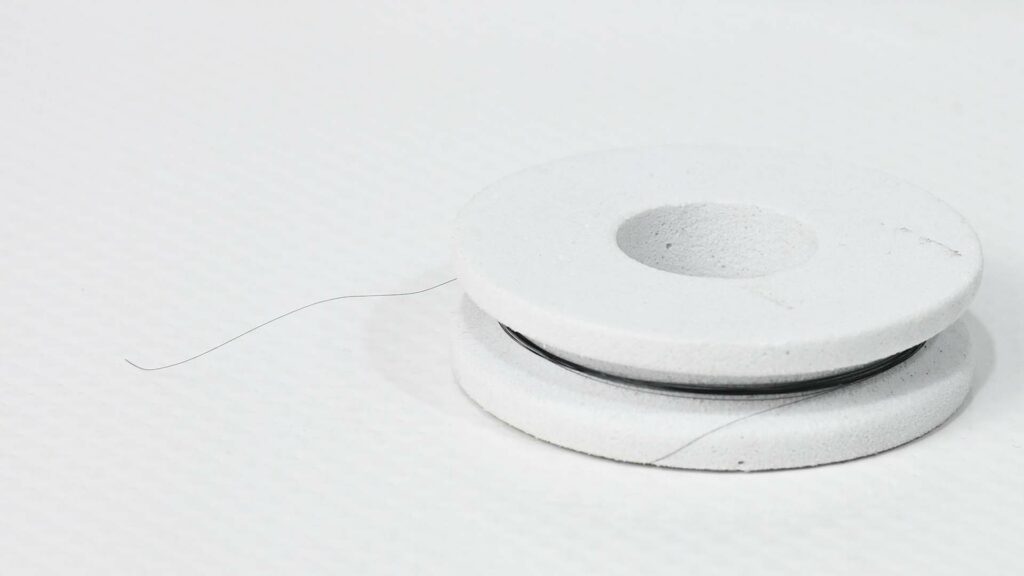

Filamento de tungsteno
CANAL CONTROLADOColoque un filamento seleccionado a través de la zona de sellado térmico antes de sellar y después retírelo para dejar un canal. Habitualmente se demuestra con un filamento de diámetro nominal de 50 µm.
- Diámetro nominal pequeño
- Simulación de un canal en el sello
- Útil para sellos térmicos
- Colocación controlada
El diámetro no define por completo la fuga: Una perforación con alfiler o un filamento retirado no crean automáticamente un caudal perfectamente caracterizado. La recuperación del material, los pliegues, el adhesivo, el producto y la geometría del canal pueden obstruir parcialmente la ruta del gas.

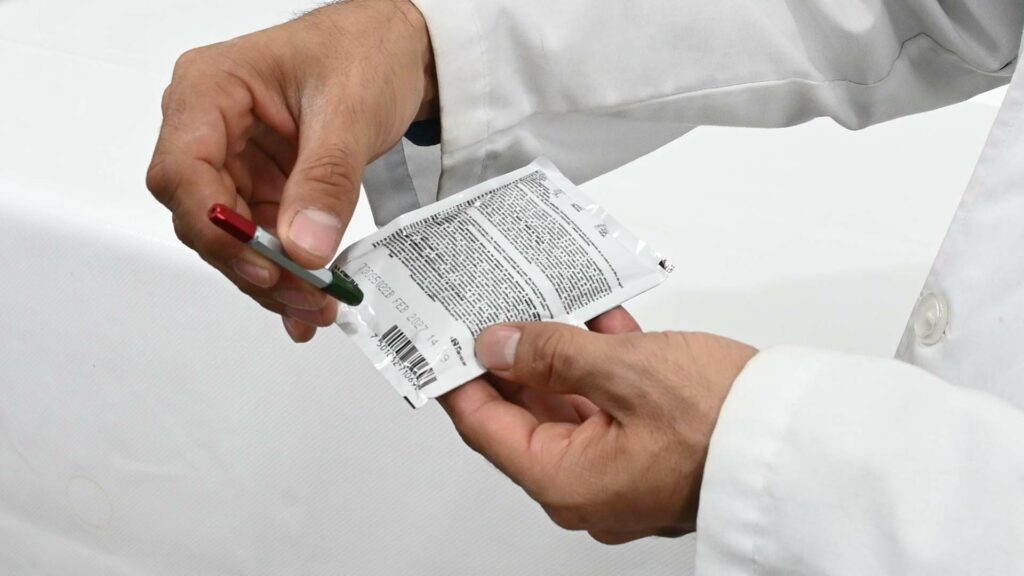

Cree e identifique la perforación de forma consistente.
Seleccionar la ubicación
Elija una zona sin producto y donde la salida de burbujas pueda observarse claramente.
Mantener perpendicular
Coloque el alfiler perpendicular a la superficie del empaque para reducir la posibilidad de una perforación inclinada o alargada.
Perforar con cuidado
Aplique una fuerza controlada y evite rasgar o ampliar el defecto más allá de la preparación prevista.
Marcar y documentar
Marque la ubicación con un círculo y registre el alfiler, el empaque, la fecha y los detalles de preparación.
Cree un canal a través de una zona termosellada.

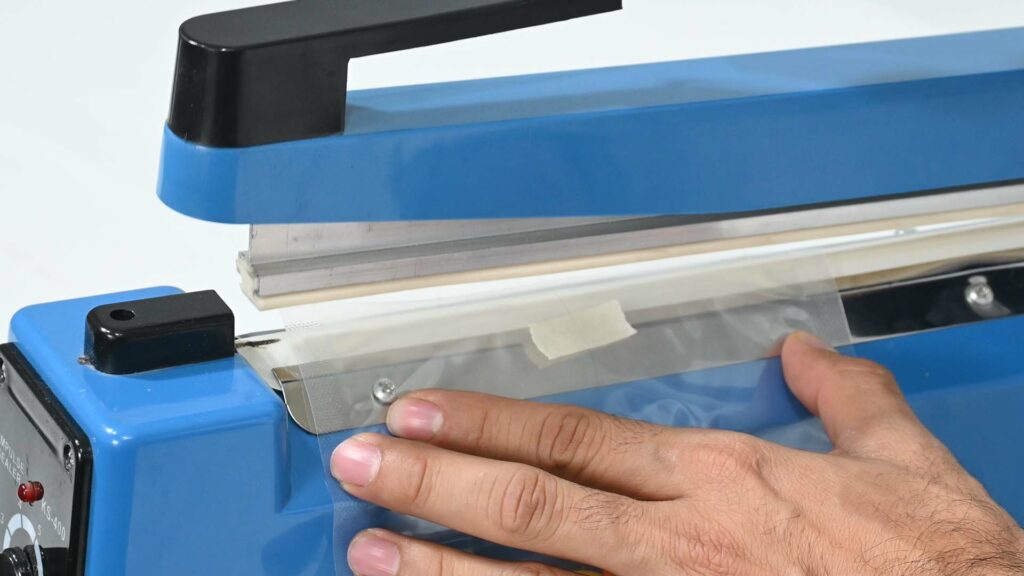

Colocar el filamento
Colóquelo atravesando la trayectoria prevista del sello y evite que se mueva durante la manipulación.
Sellar el empaque
Aplique las condiciones de sellado térmico definidas con el filamento atravesando el sello.
Permitir la estabilización
Deje que el sello se enfríe o se estabilice según el procedimiento de preparación.
Retirar con cuidado
Extraiga el filamento sin rasgar ni deformar el sello circundante.
Elija el defecto que representa el objetivo de validación.
Necesite una perforación rápida y accesible en una zona claramente observable del empaque y el diámetro nominal del alfiler sea adecuado para el objetivo de sensibilidad.
Necesite un canal pequeño a través de una zona de sellado térmico y pueda controlar de forma consistente la colocación del filamento, el sellado y la extracción.
Documente más que el diámetro nominal del defecto.
Un programa de control confiable define cómo se crea, almacena, verifica y reemplaza la muestra.
Etiquetar la muestra
Registre el tipo de empaque, lote, método de creación del defecto, tamaño nominal, posición y fecha de preparación.
Confirmar la repetibilidad
Verifique que la muestra produzca la indicación esperada en pruebas repetidas con parámetros controlados.
Gestionar su estado
Defina los criterios de almacenamiento, inspección, reutilización permitida y reemplazo, porque los defectos pueden cambiar con el tiempo.
Nota sobre empaques porosos: Para Tyvek o papel médico, seleccione cuidadosamente la ubicación del defecto y controle la respiración del material según el método vigente. Evite colocar un alfiler donde los tratamientos de bloqueo, los pliegues o el contenido del empaque puedan obstruir la ruta de fuga.

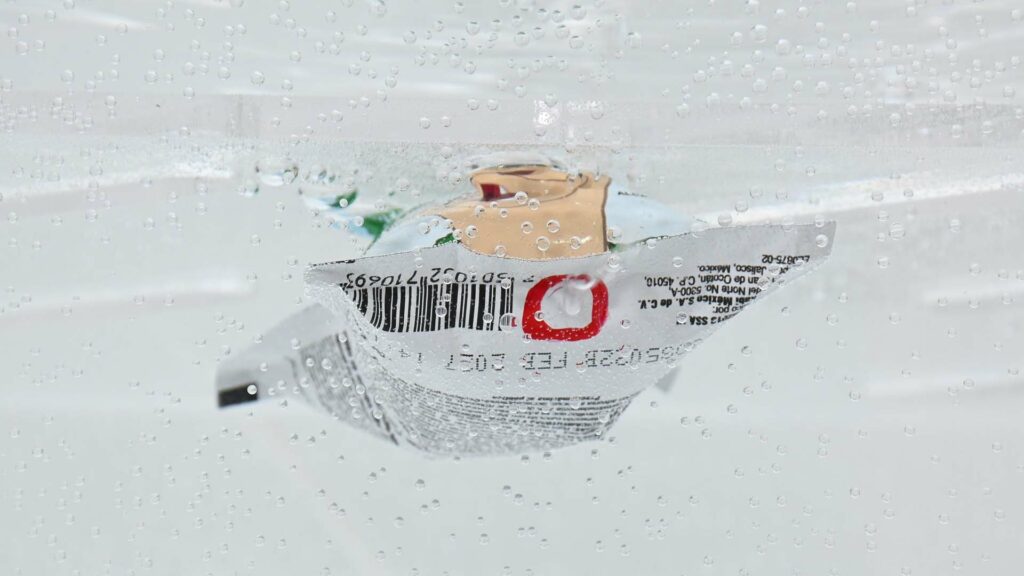

Utilice la muestra de control para desarrollar la presión y el tiempo de observación.
Para ASTM F2096, aumente gradualmente la presión interna hasta que el defecto conocido produzca una indicación clara y repetible de burbujas. Después, establezca una presión de operación justificada y un tiempo de observación que revele esa respuesta de forma confiable sin causar daños inaceptables al empaque.

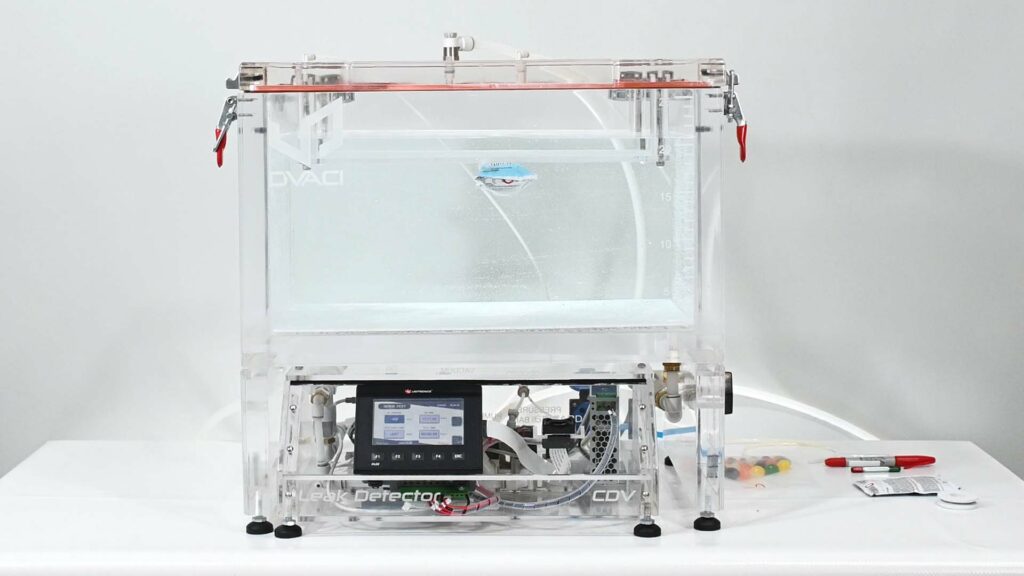

En los métodos por inmersión bajo vacío, como ASTM D3078, la muestra de control también ayuda a confirmar si el diferencial y las condiciones de observación seleccionados permiten revelar el defecto previsto.
Preguntas frecuentes sobre muestras de control
¿Una muestra de control calibra el detector de fugas?
No por sí sola. Verifica que la configuración completa pueda revelar el defecto conocido bajo condiciones definidas. La calibración del instrumento y la validación del método son actividades controladas independientes.
¿Una perforación de alfiler de 150 µm equivale a un canal de fuga de 150 µm?
No necesariamente. La recuperación de la película, la forma de la perforación, el espesor del material y las obstrucciones pueden modificar la ruta efectiva del gas.
¿Qué método es más preciso?
El filamento de tungsteno puede crear un canal de sello con un diámetro nominal menor, pero el desempeño depende del sellado y la extracción. El mejor método es el que puede prepararse, documentarse y verificarse de forma consistente para el empaque.
¿Puede utilizarse una misma muestra de control para todos los empaques?
No. La muestra de control debe representar la construcción del empaque, la ubicación del defecto, la ruta del gas y el objetivo de sensibilidad correspondientes.
¿Puede reutilizarse una muestra de control?
Solo bajo un procedimiento definido de ciclo de vida. La presión repetida, la manipulación, la humedad o la relajación del material pueden modificar su respuesta.
