Quel essai de fuite pour quel emballage ? Guide pratique de sélection de la méthode
Le format de l’emballage constitue généralement le premier indice pour choisir entre l’immersion dans un colorant, l’essai d’auto-obturation, l’émission de bulles sous vide ou la pressurisation interne. Ce guide associe les emballages pharmaceutiques et souples courants aux méthodes les plus souvent envisagées.
Un testeur de fuite sous vide pour emballages peut prendre en charge plusieurs méthodes, mais ce n’est pas la chambre qui détermine l’essai : ce sont l’emballage, le risque de défaut et le document de référence. Lorsqu’il n’existe aucune norme propre à l’emballage, le responsable de la méthode doit justifier et valider les paramètres d’essai.
Méthodes d’essai d’étanchéité selon le format de l’emballage
Cette matrice constitue un point de départ. Elle ne remplace pas la consultation de l’édition en vigueur de la norme sous licence ni du protocole de validation approuvé.
| Emballage | Méthode couramment envisagée | Référence à vérifier | Point essentiel |
|---|---|---|---|
| Flacon bouché | Pénétration de colorant ou évaluation de l’auto-obturation de la fermeture | Chapitre USP en vigueur sur la fonctionnalité, Ph. Eur. 3.2.9 et ISO 8871-5 | Distinguer l’intégrité de l’emballage complet de la fonctionnalité de la fermeture après perforation par une aiguille. |
| Ampoule | Immersion dans un colorant pour l’intégrité globale | Méthode pharmacopéique applicable ou méthode interne validée | Définir le vide, la durée d’exposition, la récupération et les conditions d’inspection visuelle. |
| Seringue préremplie | Pénétration de colorant propre à l’emballage ou méthode CCI validée | ISO 11040-4:2024 et annexe ou protocole applicable | Mettre à l’épreuve les interfaces concernées, notamment le piston et le protège-embout. |
| Petit blister pharmaceutique | L’immersion dans un colorant assistée par le vide peut convenir | Procédure validée propre au produit | Ne pas supposer que tous les emballages appelés « blister » utilisent la même méthode. |
| Grand plateau ou blister pour dispositif médical | Essai de bulles par pressurisation interne | ASTM F2096 | L’emballage est perforé afin d’appliquer une pression interne ; l’essai est destructif. |
| Grand flacon | Un essai validé au bleu de méthylène peut être envisagé | Norme applicable à l’emballage ou protocole interne | Aucune norme universelle ne couvre toutes les géométries et tous les volumes de flacons. |
| Petite poche non poreuse | La pénétration de colorant peut être pratique | Procédure validée selon l’utilisation prévue | Confirmer la compatibilité des matériaux et vérifier que le produit ne masque pas la pénétration. |
| Grand emballage souple avec volume de gaz | Émission de bulles sous vide | ASTM D3078 | La norme D3078 vise les fuites importantes ; les petites fuites peuvent ne pas être détectées. |

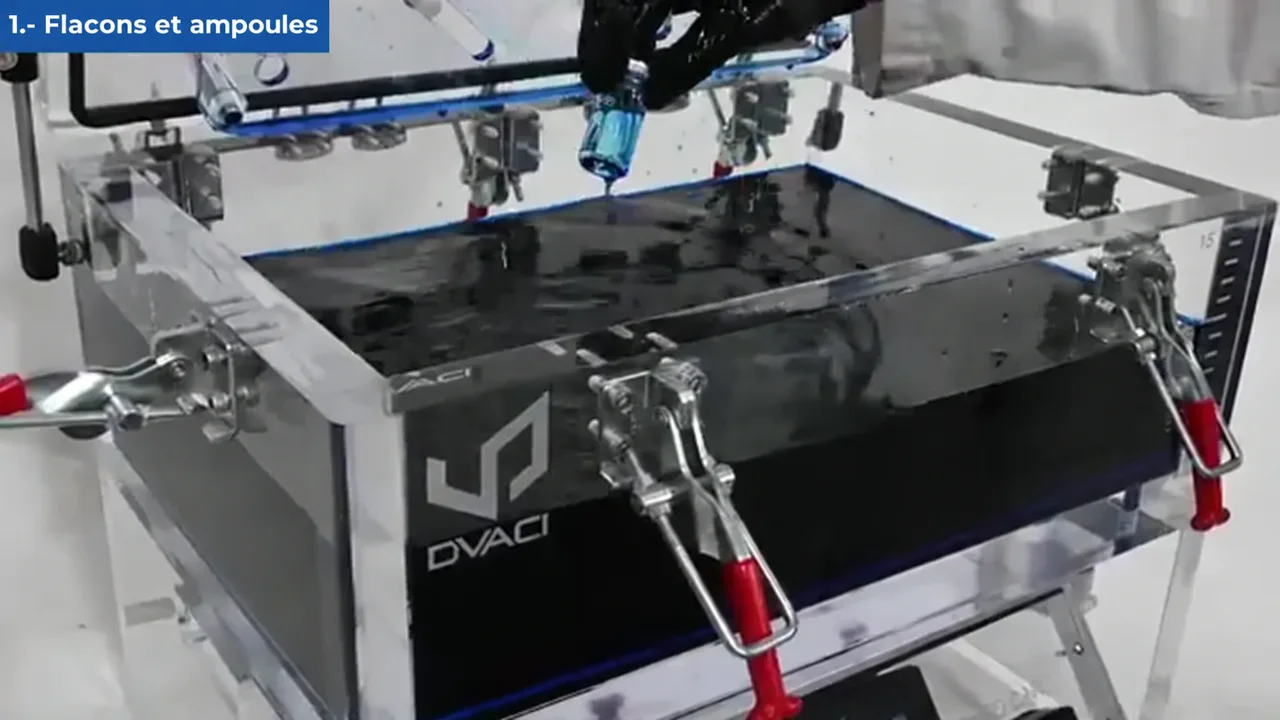

Flacons et ampoules : distinguer la performance de la fermeture de l’intégrité totale de l’emballage
Les flacons constituent une application classique des essais visuels au colorant, mais deux questions différentes sont souvent regroupées. La première consiste à déterminer si le système récipient-fermeture complet permet la pénétration du colorant. La seconde vise à vérifier si une fermeture élastomère se referme hermétiquement après avoir été perforée par une aiguille.
Pour cette seconde question, consultez les exigences compendiales en vigueur relatives à la fonctionnalité. Le cadre USP moderne distingue les exigences applicables aux composants élastomères de la fonctionnalité de la fermeture. Les laboratoires doivent donc vérifier si USP <381>, USP <382>, Ph. Eur. 3.2.9 ou ISO 8871-5 s’applique à l’étude concernée.
Important : un résultat satisfaisant à l’essai d’auto-obturation ne démontre pas, à lui seul, l’intégrité de tous les joints et interfaces du système de flacon assemblé.

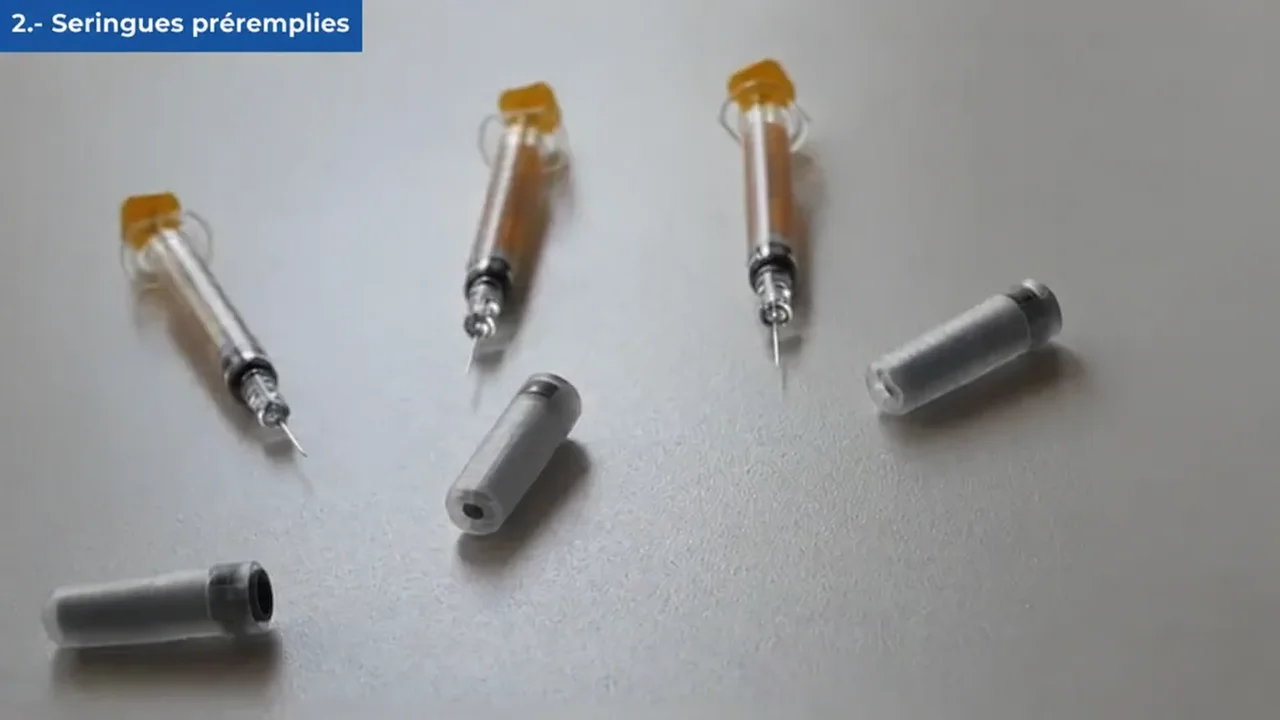

Les seringues préremplies exigent une attention particulière à leurs interfaces
Une seringue préremplie n’est pas simplement un petit flacon. Son intégrité dépend du corps, du système piston-bouchon, de l’interface avec l’aiguille ou l’embout et du protège-embout. La norme ISO 11040-4 définit des exigences et des méthodes d’essai pour les corps en verre et les seringues stérilisées préassemblées prêtes à être remplies.
Si une méthode au colorant est retenue, le protocole doit préciser les interfaces mises à l’épreuve, l’orientation de l’emballage, le profil de pression, le traceur, les conditions d’inspection et les critères d’acceptation. Vérifiez l’annexe pertinente dans l’édition sous licence en vigueur avant de revendiquer la conformité.
Le terme « blister » peut désigner deux systèmes d’emballage très différents
Le choix de la méthode varie selon qu’il s’agit d’un petit blister pharmaceutique ou d’un grand plateau pour dispositif médical muni d’un opercule.

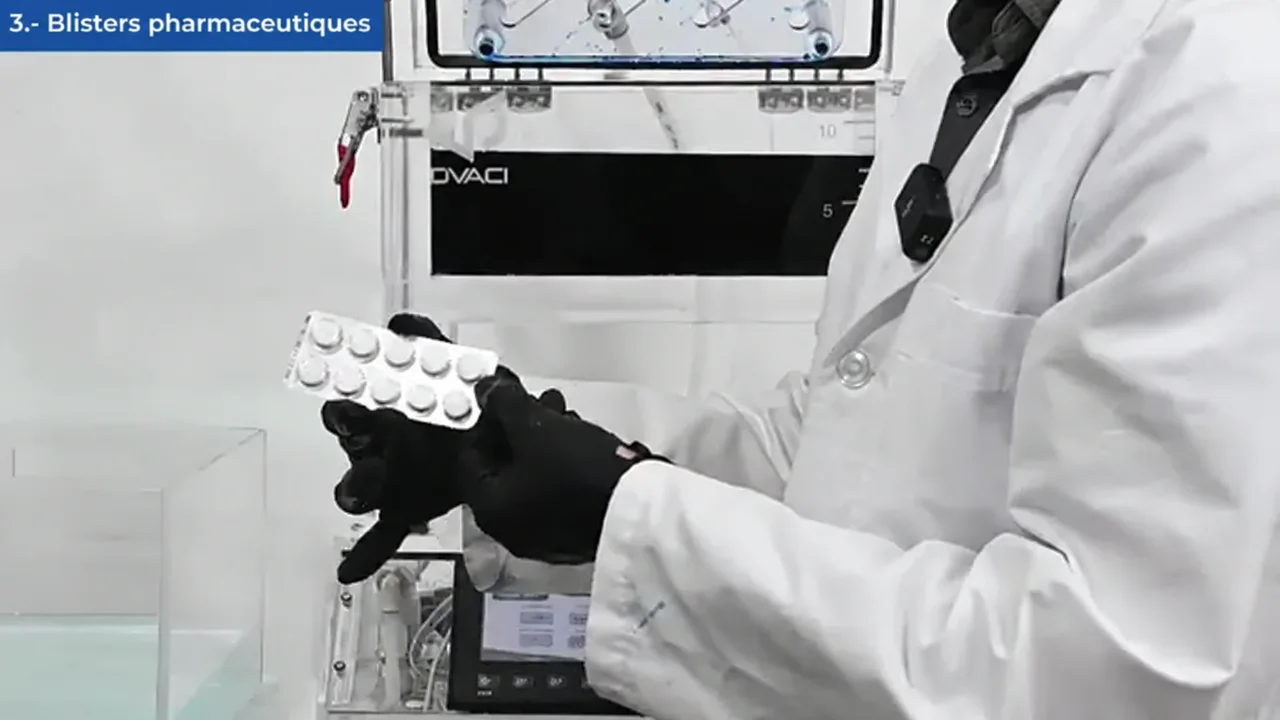

Blister pharmaceutique pour comprimés
Une petite bande à alvéoles munie d’un opercule pelable ou déchirable peut convenir à une procédure validée d’immersion dans un colorant. Le protocole doit tenir compte de la géométrie des alvéoles, du scellage de l’opercule, de la visibilité du traceur et du risque de faux résultats.
Blister ou plateau pour dispositif médical
Les grands plateaux et sachets peuvent être mieux adaptés à la norme ASTM F2096, qui introduit de l’air dans l’emballage et permet d’observer les zones immergées afin de détecter un flux continu de bulles provoqué par une fuite importante.

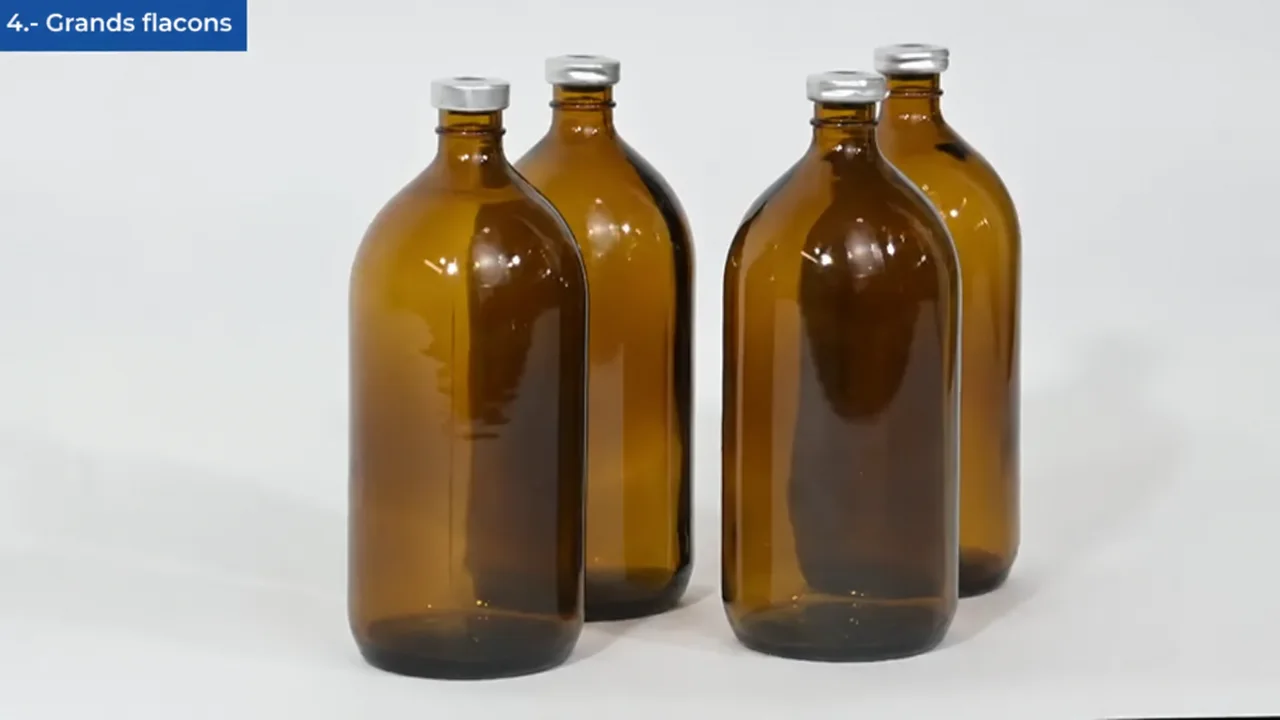

Les grands flacons peuvent nécessiter une méthode validée propre à l’emballage
Les flacons d’environ 50 mL à un litre peuvent être évalués au moyen d’une méthode au bleu de méthylène lorsque le matériau, la fermeture et le produit permettent une détection visuelle fiable. Il n’existe toutefois pas de norme détaillée spécifique à chaque volume de flacon et à chaque configuration de fermeture.
En l’absence de norme adaptée, le responsable de la méthode doit définir et justifier le niveau de vide ou de pression, les temps d’exposition et de récupération, la formulation du colorant, l’orientation des échantillons, les conditions d’inspection, les témoins et les critères d’acceptation.
Un cycle de chambre ne constitue pas, à lui seul, une méthode validée. Il faut démontrer que la procédure complète détecte de manière fiable le défaut recherché dans l’emballage concerné.
Les emballages souples se distinguent par leur taille, leur structure et leur volume de gaz

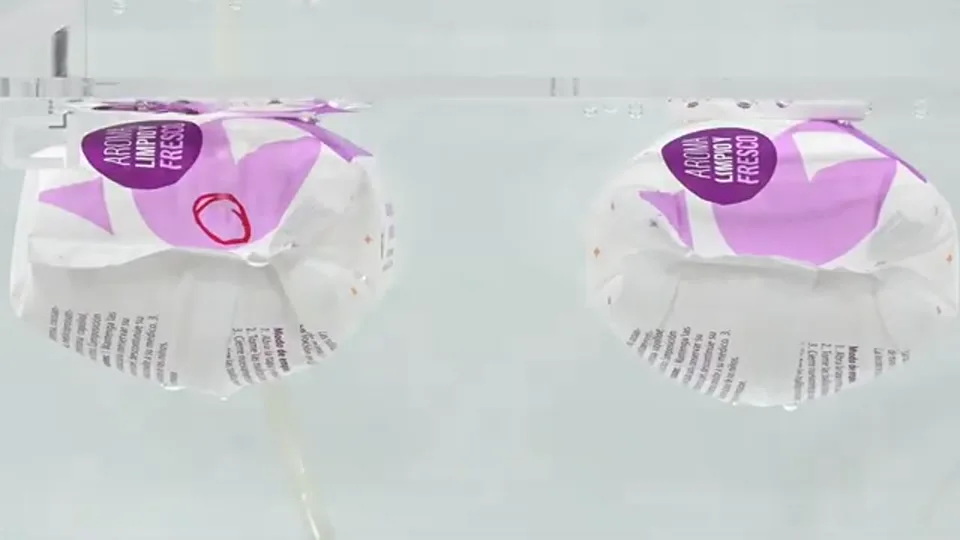

Une petite poche non poreuse peut convenir à un essai de pénétration de colorant lorsque le traceur reste visible et que le contenu ne bouche ni ne dissimule le trajet d’une fuite. Pour les grands emballages souples contenant un volume de gaz, l’émission de bulles selon ASTM D3078 constitue souvent l’approche visuelle la plus directe.
Sous l’effet du vide externe, le gaz présent dans l’emballage se dilate et s’échappe par une fuite importante sous la forme d’un flux visible de bulles. Aucun colorant n’est nécessaire pour cette indication. L’ASTM précise que les petites fuites peuvent ne pas être détectées et que le produit, le matériau et les paramètres retenus influencent la sensibilité.
Quatre vérifications avant de sélectionner la méthode
Questions fréquentes sur la sélection d’un essai d’étanchéité
Quel essai d’étanchéité faut-il utiliser pour un flacon ?
Cela dépend de l’objectif. La pénétration de colorant dans l’emballage complet permet d’évaluer son intégrité globale, tandis qu’un essai d’auto-obturation concerne la fermeture élastomère après perforation par une aiguille. Vérifiez le texte compendial applicable en vigueur et le protocole de validation.
La norme ASTM F2096 peut-elle être utilisée pour les blisters pharmaceutiques de comprimés ?
ASTM F2096 est une méthode de détection des fuites importantes par pressurisation interne, employée pour les plateaux et les sachets. Un petit blister de comprimés à opercule déchirable peut être plus naturellement adapté à une méthode validée au colorant. La structure de l’emballage et l’objectif de l’essai déterminent l’applicabilité.
Quelle est la différence entre ASTM D3078 et ASTM F2096 ?
ASTM D3078 applique un vide externe aux emballages souples contenant un volume de gaz et observe l’émission de bulles. ASTM F2096 introduit de l’air sous pression par une ouverture pratiquée dans l’emballage ; il s’agit donc d’un essai destructif par pressurisation interne.
Peut-on utiliser du bleu de méthylène pour les grands flacons ?
Cette méthode peut convenir, mais aucune norme universelle ne couvre tous les flacons. Le laboratoire doit justifier le traceur, le profil de pression, la durée d’exposition, l’orientation, les témoins et les critères visuels d’acceptation pour le récipient concerné.
Que faire lorsqu’aucune norme ne couvre l’emballage ?
Élaborez un protocole scientifiquement justifié et validez-le pour l’utilisation prévue. Documentez l’emballage, le type de défaut, les témoins, la sensibilité, les paramètres, les critères d’acceptation et les éventuelles limites. Ne présentez pas une procédure modifiée comme étant pleinement conforme à une autre norme sans apporter les réserves nécessaires.
L’essai au colorant est-il obligatoire ou s’agit-il simplement d’une option acceptée ? L’épisode 7 distinguera les exigences réglementaires, les attentes compendiales et la flexibilité dans le choix de la méthode.
