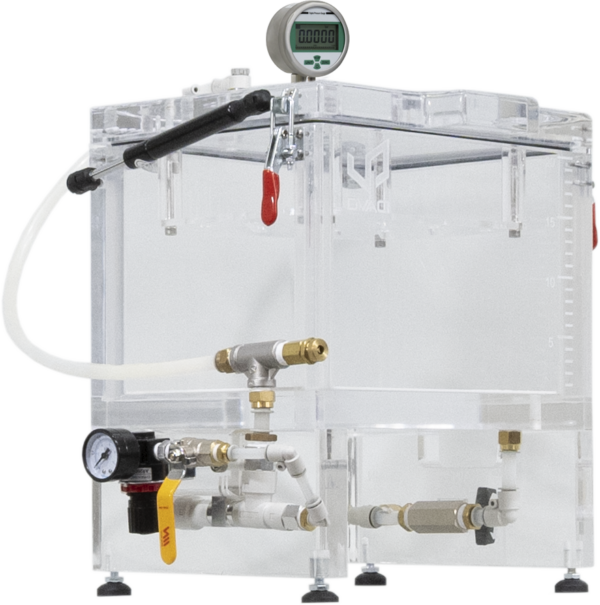

ASTM D3078 · Module M

Tests de fuite sous vide simplifiés avec commande manuelle directe

Le Module M offre un moyen simple d’appliquer, de surveiller et de reproduire les conditions de vide dans les tests visuels de fuite sur emballages, sans recettes, menus ni contrôleur PLC.

La procédure reste manuelle : l’opérateur règle le vide, contrôle le temps et observe l’emballage selon la méthode approuvée.

Méthode visuelleL’opérateur évalue l’émission de bulles ou une autre indication définie.
Vide manuelLe vide est réglé à l’aide de la vanne du Module M.
Lecture numériqueL’indicateur affiche le niveau de vide mesuré.
Guidé par la procédureLe niveau cible, le temps et les critères d’acceptation doivent être définis.
Le défi du processus

Pourquoi les tests de fuite simples peuvent aussi produire des résultats variables.

La complexité n’est pas la seule source d’inconstance. Un test manuel peut également varier lorsque les niveaux de vide cibles, les durées et les actions de l’opérateur ne sont pas clairement contrôlés.

Niveaux de vide variablesLes opérateurs peuvent s’arrêter à des lectures différentes d’un test à l’autre.
Dépendance à l’opérateurLe réglage de la vanne, le temps et l’observation peuvent varier selon la personne ou l’équipe.
Complexité inutileLes interfaces avancées peuvent ajouter des fonctions dont une méthode visuelle de base n’a pas besoin.
Plusieurs postes de travailDes dispositions différentes des équipements peuvent rendre la formation et l’exécution moins cohérentes.
Problèmes courants des systèmes variables et complexes de test de fuite sur emballages
La standardisation commence par une procédure définie, et pas simplement par davantage d’automatisation.

Une architecture plus simple peut aider

Le Module M utilise des commandes directes et une lecture numérique claire du vide. Avec une procédure écrite, les opérateurs formés peuvent suivre une même logique de fonctionnement pour différentes tailles de chambres CDV compatibles.

  • Niveau de vide cible défini
  • Temps d’exposition défini
  • Période d’observation constante
  • Critères d’acceptation documentés
Quatre commandes directes

Comment le Module M établit la condition d’essai.

Vide réglé à l’aide de la vanne de régulation manuelle du Module M
01 · RÉGLER

Réguler le vide

Utilisez la vanne manuelle pour atteindre le niveau de vide cible spécifié par la procédure.

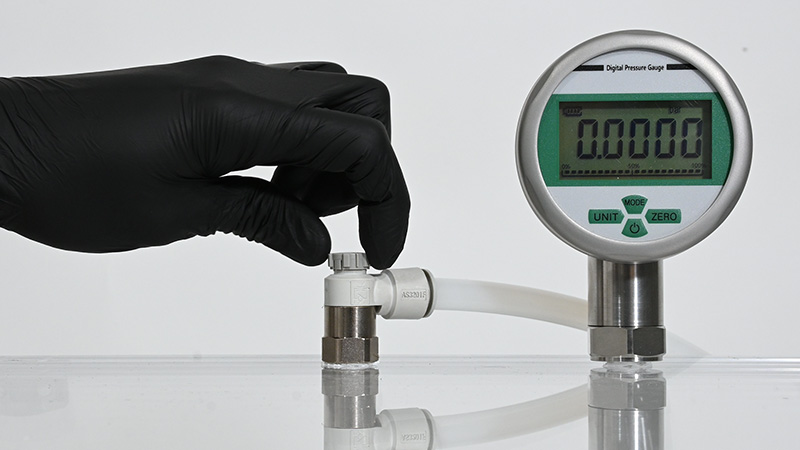

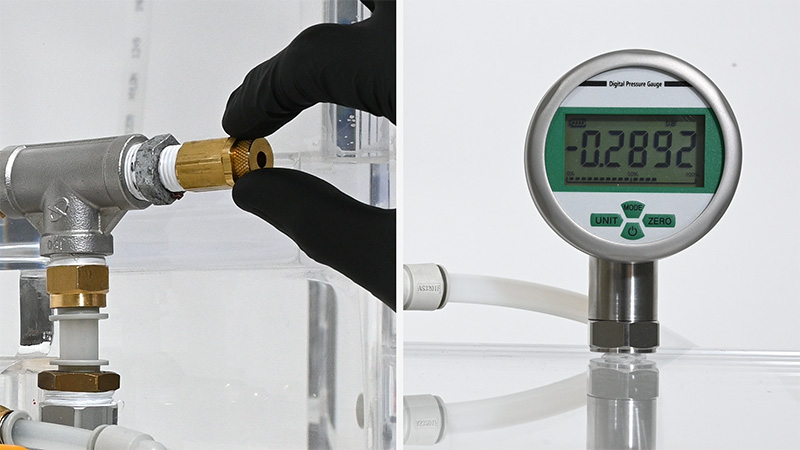

Système d’admission d’air du Module M utilisé pour reproduire un réglage du vide
02 · STABILISER

Contrôler l’admission d’air

Équilibrez le système pour atteindre de manière constante la condition de fonctionnement requise.

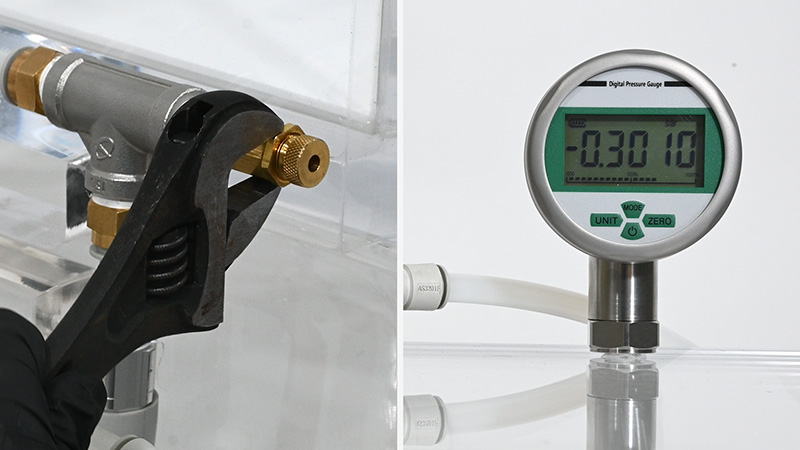

Réglage du vide du Module M maintenu par un contre-écrou
03 · SÉCURISER

Bloquer le réglage

Utilisez le contre-écrou pour réduire les modifications involontaires du réglage manuel sélectionné.

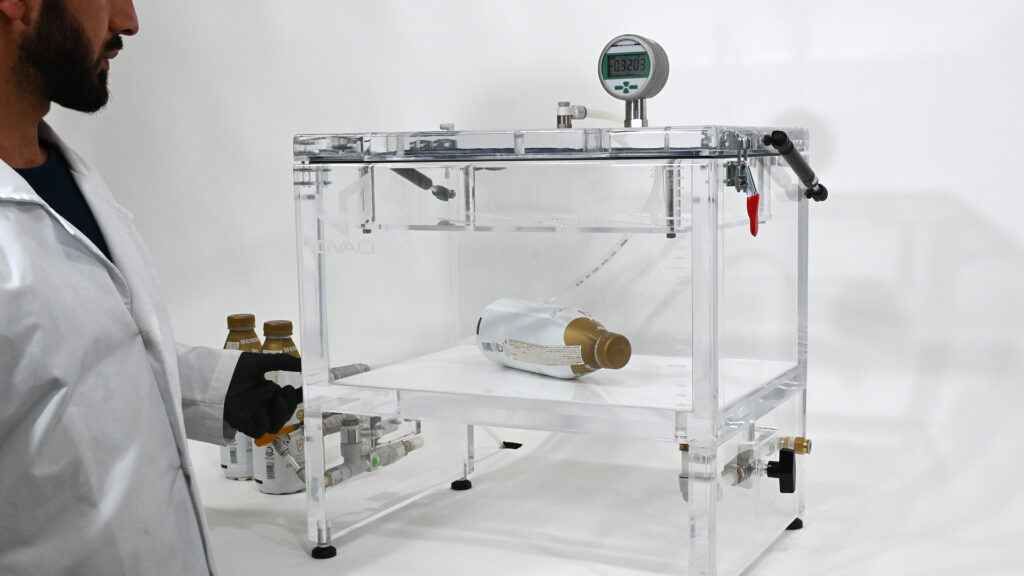

Lecture numérique claire du vide sur le Module M de DVACI
04 · SURVEILLER

Lire le vide

Suivez l’indicateur numérique tout en contrôlant le temps et en observant l’emballage.

Besoin de vérifier ce processus avec votre emballage ?DVACI peut évaluer vos échantillons et fournir une vidéo du test avec des recommandations de paramètres.
Demander un essai gratuit →
Une même logique de fonctionnement

Compatible avec la famille de chambres à vide CDV.

La même approche de contrôle du Module M peut être appliquée à différentes tailles de chambres CDV compatibles. Les dimensions de l’emballage déterminent ainsi le choix de la chambre tout en conservant un processus manuel familier.

Les performances réelles du vide dépendent de la chambre choisie, de la source de vide, de l’altitude d’installation et de l’application de l’emballage.

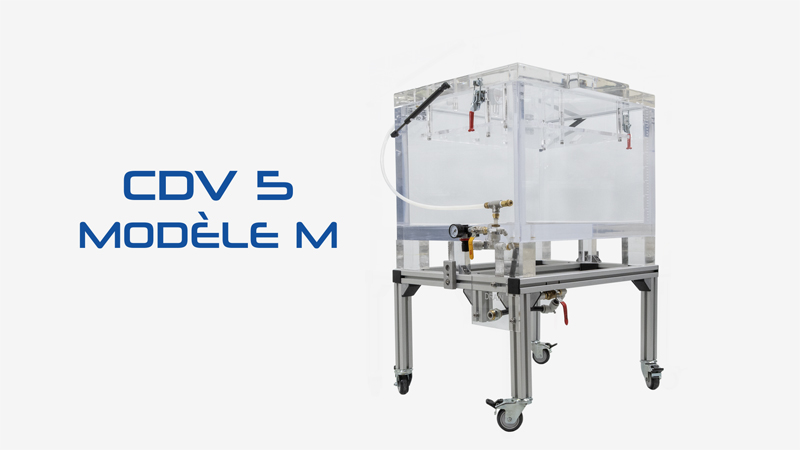

Système de contrôle Module M compatible avec différentes tailles de chambres à vide CDV de DVACI
Choisissez le volume de la chambre en fonction de l’emballage tout en conservant l’approche de fonctionnement du Module M.
Application d’ASTM D3078

Le Module M peut-il être utilisé pour les essais selon ASTM D3078 ?

Le Module M fournit les fonctions de contrôle et de mesure du vide utilisées dans une configuration d’émission de bulles selon ASTM D3078. L’emballage souple est immergé, le vide est appliqué et l’opérateur observe l’indication définie par la méthode.

L’équipement seul ne garantit pas la conformité d’un essai. L’utilisateur doit établir des paramètres adaptés, le conditionnement, les règles d’observation, les critères d’acceptation, la documentation et la validation de la méthode pour l’emballage concerné.

Consulter la fiche de la norme ASTM D3078 →

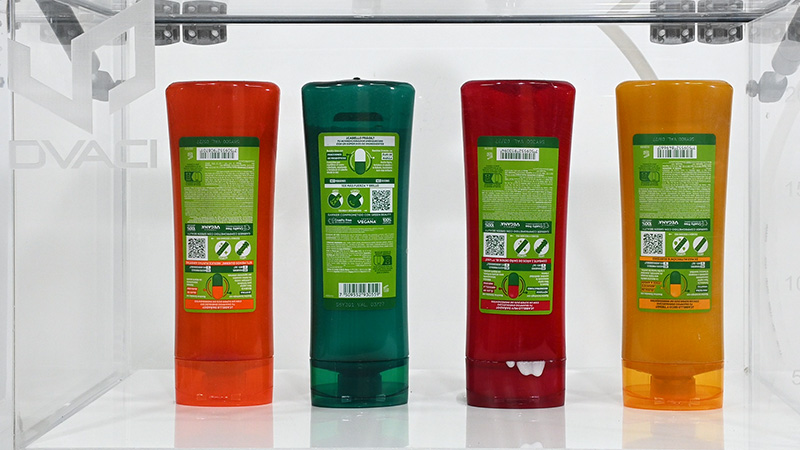

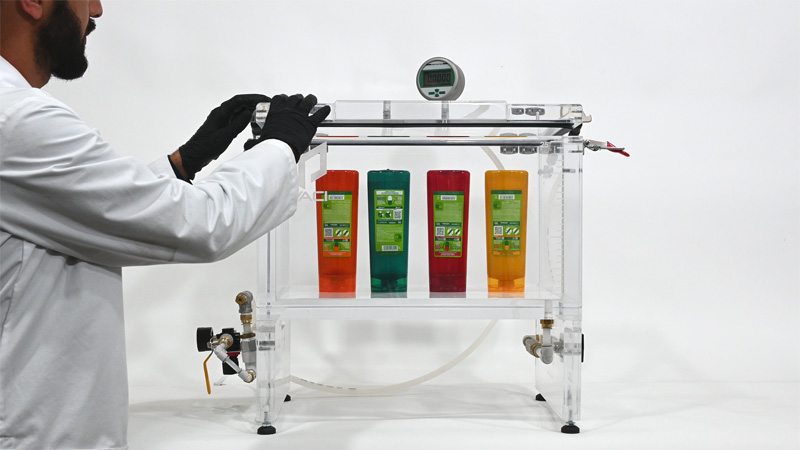

Module M de DVACI utilisé dans une configuration de test de fuite par bulles selon ASTM D3078
Le Module M fournit le réglage manuel et la mesure du vide ; l’essai complet reste dépendant de la procédure.

Distinction technique : « Standardisé » signifie que les opérateurs suivent la même procédure contrôlée. Le Module M ne régule pas automatiquement le vide, n’exécute pas de temporisation programmée et ne conserve pas d’enregistrements électroniques des essais.

Applications disponibles

Tests visuels par immersion ou dans une chambre sèche.

La méthode d’observation appropriée dépend de l’emballage, du produit et de l’objectif du test.

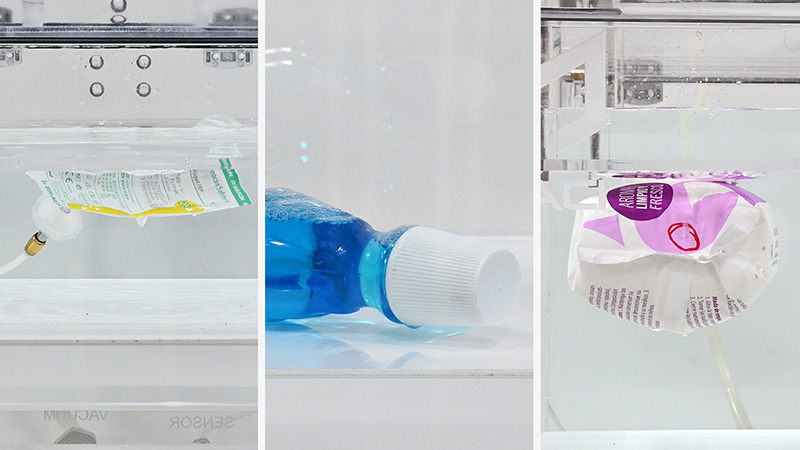

Module M pour les méthodes de test de fuite sur emballages à sec et par immersion

Test de bulles par immersion

Immergez des emballages adaptés et observez l’apparition d’un flux continu ou localisé de bulles pendant l’application du vide.

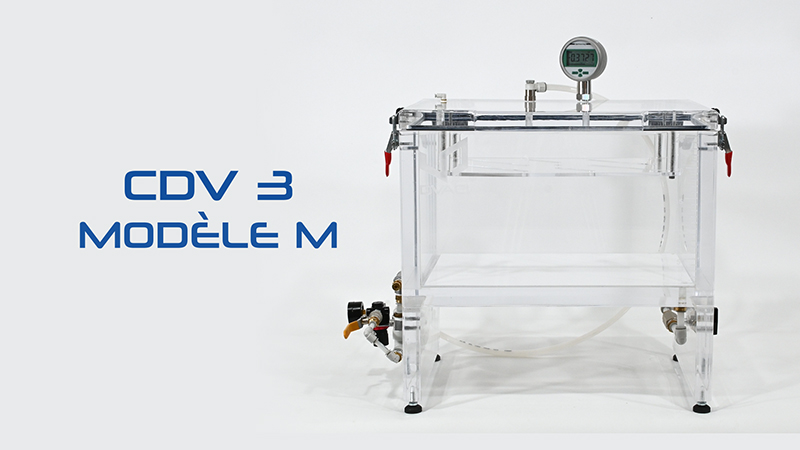

Solution pratique du Module M pour les tests de fuite sous vide sur emballages

Test visuel à sec

Pour des récipients adaptés contenant du liquide, recherchez un écoulement visible du produit sans remplir la chambre de liquide d’essai.

Guide de sélection

Un système manuel simplifié convient-il à votre processus ?

Le Module M peut convenir lorsque...

  • Les tests sont occasionnels ou courants.
  • Un opérateur formé peut suivre une procédure contrôlée.
  • Les résultats visuels et la documentation manuelle sont acceptables.
  • Le réglage direct du vide est privilégié.
  • Les recettes mémorisées et les rapports automatisés ne sont pas nécessaires.

Envisagez le Module S ou P lorsque...

  • Une régulation automatique du vide est requise.
  • Le temps d’essai doit être contrôlé par le système.
  • Les produits nécessitent différentes recettes mémorisées.
  • Des autorisations utilisateur ou une sélection par code-barres sont nécessaires.
  • Des résultats électroniques, des exportations ou des rapports sont attendus.

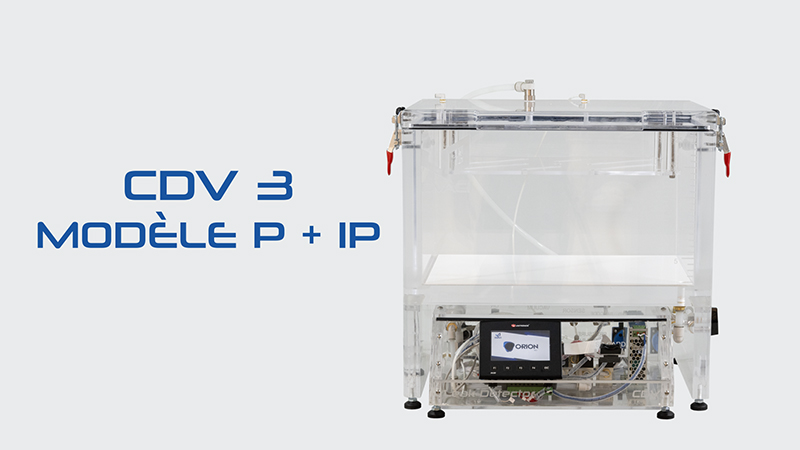

Comparaison et remplacement d’un système de contrôle de test de fuite sur emballages par le Module M
Choisissez le niveau de contrôle selon les exigences du processus, et pas uniquement selon le coût initial de l’équipement.

Commencez simplement et réévaluez vos besoins futurs.

Si les exigences évoluent vers l’automatisation, la traçabilité ou la gestion des données, l’application doit être réévaluée selon les capacités du Module S ou du Module P.

Questions fréquentes

Questions fréquentes sur ASTM D3078 et le Module M

Le Module M contrôle-t-il automatiquement l’essai ASTM D3078 ?

Non. L’opérateur règle le vide, surveille l’indicateur, contrôle le temps et observe l’emballage selon la procédure.

ASTM D3078 spécifie-t-elle un même niveau de vide pour tous les emballages ?

Non. Les paramètres doivent être établis pour l’emballage concerné et éviter une déformation ou des dommages excessifs tout en assurant une sensibilité adaptée.

Le Module M peut-il mémoriser des recettes produit ou des rapports d’essai ?

Non. Ces fonctions nécessitent un processus de contrôle et de documentation plus avancé, comme une configuration adaptée du Module P.

Le même contrôleur peut-il fonctionner avec différentes tailles de chambres CDV ?

Le Module M est conçu pour des chambres CDV compatibles. La compatibilité finale et les performances doivent être confirmées pour la chambre et la source de vide sélectionnées.

Le Module M permet-il de réaliser des tests à sec et par immersion ?

Il peut fournir le contrôle du vide pour les deux approches lorsque la configuration de la chambre, l’emballage et la procédure approuvée sont adaptés.
