Testes de vazamento por vácuo simplificados com controle manual direto
O Módulo M oferece uma forma simples de aplicar, monitorar e repetir as condições de vácuo em testes visuais de vazamento em embalagens, sem receitas, menus ou um controlador PLC.
O procedimento continua manual: o operador ajusta o vácuo, controla o tempo e observa a embalagem de acordo com o método aprovado.
Por que testes de vazamento simples também podem produzir resultados variáveis.
A complexidade não é a única fonte de inconsistência. Um teste manual também pode variar quando os níveis de vácuo alvo, os tempos e as ações do operador não são claramente controlados.
Uma arquitetura mais simples pode ajudar

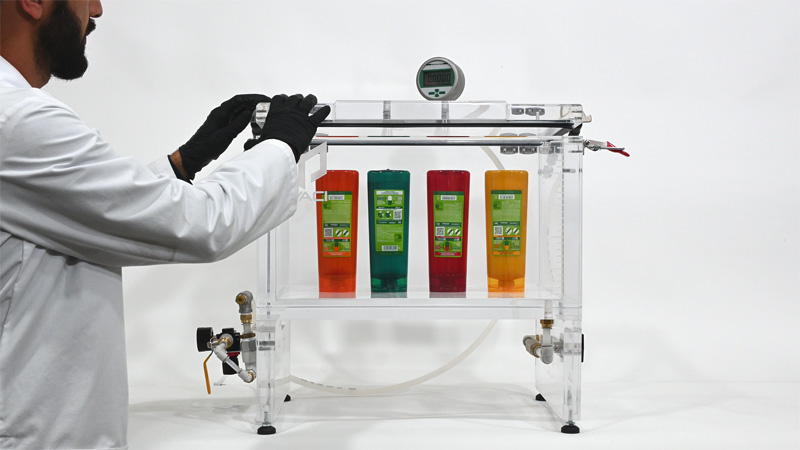

O Módulo M utiliza controles diretos e uma leitura digital clara do vácuo. Com um procedimento escrito, operadores treinados podem seguir uma mesma lógica de operação em diferentes tamanhos de câmaras CDV compatíveis.
- Nível de vácuo alvo definido
- Tempo de exposição definido
- Período de observação consistente
- Critérios de aceitação documentados
Como o Módulo M estabelece a condição de teste.

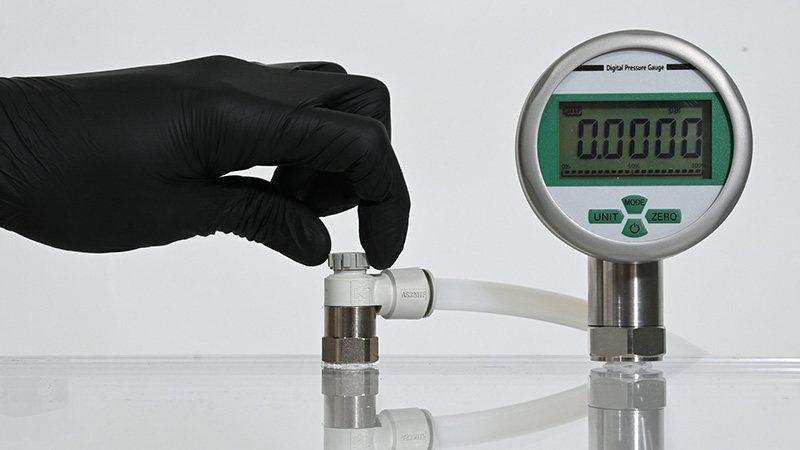

Regular o vácuo
Utilize a válvula manual para atingir o nível de vácuo alvo especificado pelo procedimento.

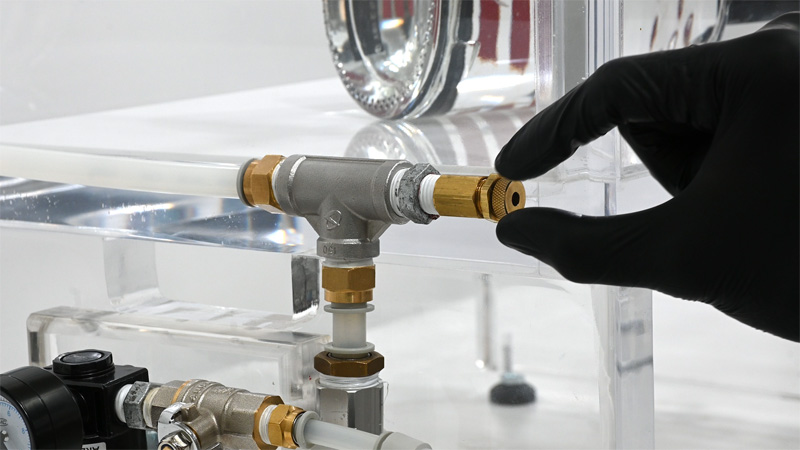

Controlar a entrada de ar
Equilibre o sistema para atingir de forma consistente a condição de operação necessária.

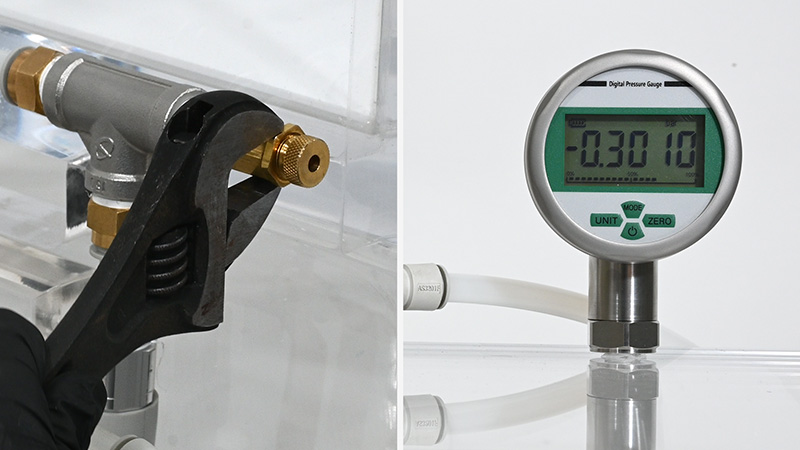

Bloquear o ajuste
Utilize a contraporca para reduzir alterações involuntárias do ajuste manual selecionado.

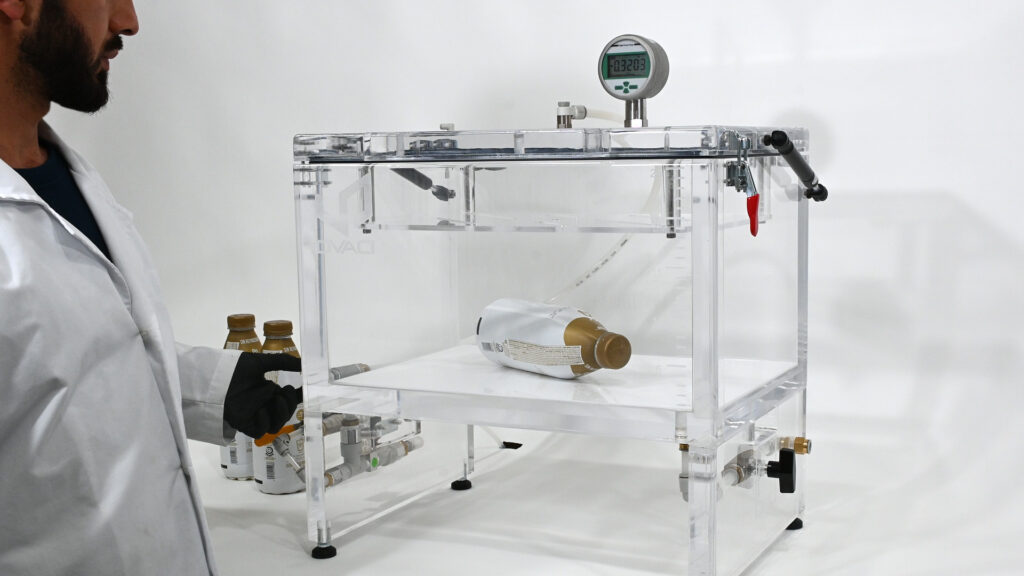

Ler o vácuo
Observe o indicador digital enquanto controla o tempo e acompanha a embalagem.

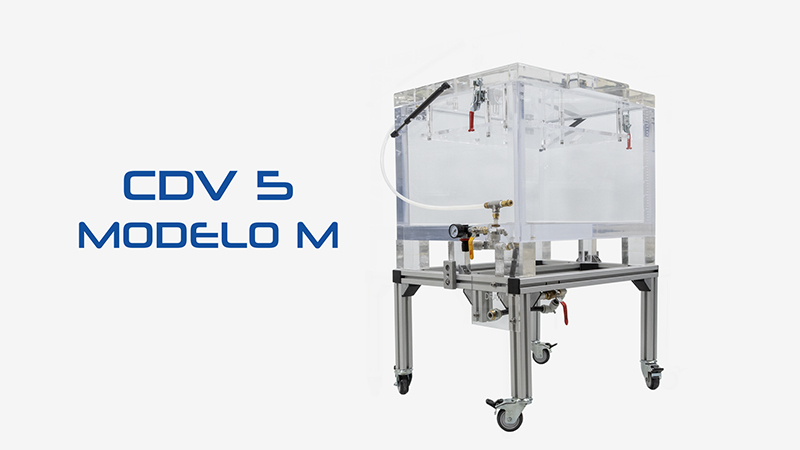

Compatível com a família de câmaras de vácuo CDV.
A mesma abordagem de controle do Módulo M pode ser aplicada a diferentes tamanhos de câmaras CDV compatíveis. Isso permite selecionar a câmara de acordo com as dimensões da embalagem, mantendo um processo manual familiar.
O desempenho real do vácuo depende da câmara selecionada, da fonte de vácuo, da altitude de instalação e da aplicação da embalagem.

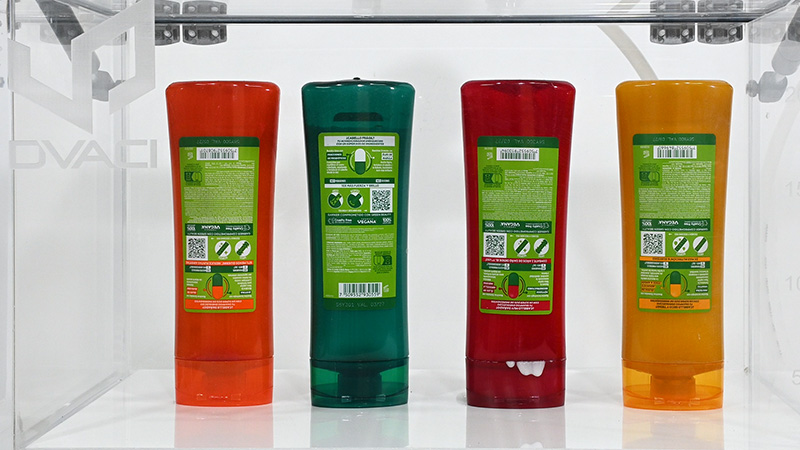

O Módulo M pode ser utilizado para testes segundo a ASTM D3078?
O Módulo M fornece as funções de controle e medição de vácuo utilizadas em uma configuração de emissão de bolhas segundo a ASTM D3078. A embalagem flexível é submersa, o vácuo é aplicado e o operador observa a indicação definida pelo método.
O equipamento por si só não garante a conformidade de um teste. O usuário deve estabelecer parâmetros adequados, condicionamento, regras de observação, critérios de aceitação, documentação e validação do método para a embalagem específica.
Distinção técnica: «Padronizado» significa que os operadores seguem o mesmo procedimento controlado. O Módulo M não regula automaticamente o vácuo, não executa um temporizador programado nem salva registros eletrônicos de teste.

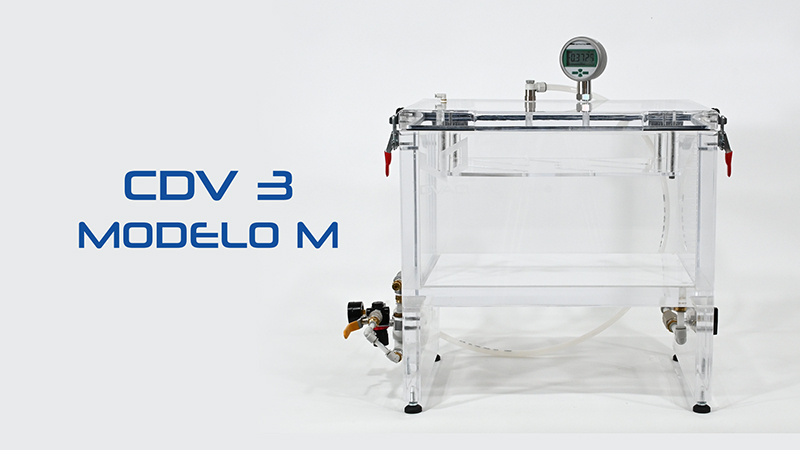

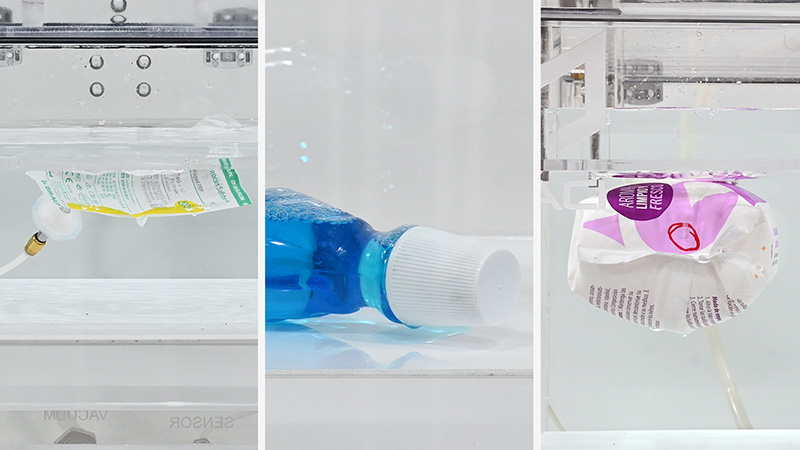

Testes visuais por imersão ou em uma câmara seca.
O método de observação adequado depende da embalagem, do produto e do objetivo do teste.
Teste de bolhas por imersão
Submerja embalagens adequadas e observe se aparece um fluxo contínuo ou localizado de bolhas enquanto o vácuo é aplicado.
Teste visual a seco
Em recipientes adequados com líquido, procure escorrimentos visíveis do produto sem encher a câmara com líquido de teste.
Um sistema manual simplificado é adequado ao seu processo?
O Módulo M pode ser adequado quando...
- Os testes são ocasionais ou de rotina.
- Um operador treinado pode seguir um procedimento controlado.
- Resultados visuais e documentação manual são aceitáveis.
- O ajuste direto do vácuo é preferido.
- Receitas armazenadas e relatórios automatizados não são necessários.

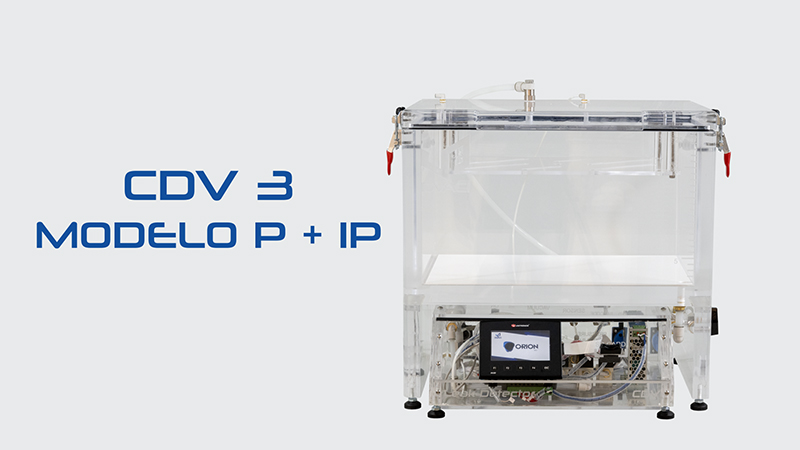

Considere o Módulo S ou P quando...
- A regulação automática do vácuo é necessária.
- O tempo de teste deve ser controlado pelo sistema.
- Os produtos exigem diferentes receitas armazenadas.
- Permissões de usuário ou seleção por código de barras são necessárias.
- Resultados eletrônicos, exportações ou relatórios são exigidos.
Comece com um sistema simples e reavalie suas necessidades futuras.
Se os requisitos se ampliarem para automação, rastreabilidade ou gestão de dados, a aplicação deve ser reavaliada de acordo com as capacidades do Módulo S ou do Módulo P.
Perguntas frequentes sobre ASTM D3078 e o Módulo M
O Módulo M controla automaticamente o teste ASTM D3078?
Não. O operador ajusta o vácuo, monitora o indicador, controla o tempo e observa a embalagem de acordo com o procedimento.
A ASTM D3078 especifica um mesmo nível de vácuo para todas as embalagens?
Não. Os parâmetros devem ser estabelecidos para a embalagem específica e evitar deformações ou danos excessivos, mantendo uma sensibilidade adequada.
O Módulo M pode armazenar receitas de produto ou relatórios de teste?
Não. Essas funções exigem um processo mais avançado de controle e documentação, como uma configuração adequada do Módulo P.
O mesmo controlador pode funcionar com diferentes tamanhos de câmaras CDV?
O Módulo M foi projetado para câmaras CDV compatíveis. A compatibilidade final e o desempenho devem ser confirmados para a câmara e a fonte de vácuo selecionadas.
O Módulo M permite realizar testes a seco e por imersão?
Pode fornecer controle de vácuo para as duas abordagens quando a configuração da câmara, a embalagem e o procedimento aprovado são adequados.
Teste o Módulo M com sua embalagem real.
Compartilhe suas amostras, o método e as condições alvo para que a DVACI avalie a adequação da aplicação.
