Pruebas de fugas por vacío simplificadas con control manual directo
El Módulo M ofrece una forma sencilla de aplicar, monitorear y repetir las condiciones de vacío en pruebas visuales de fugas en empaques, sin recetas, menús ni un controlador PLC.
El procedimiento sigue siendo manual: el operador ajusta el vacío, controla el tiempo y observa el empaque según el método aprobado.
Por qué las pruebas de fugas sencillas también pueden producir resultados variables.
La complejidad no es la única fuente de inconsistencia. Una prueba manual también puede variar cuando los niveles de vacío objetivo, los tiempos y las acciones del operador no están claramente controlados.
Una arquitectura más sencilla puede ayudar

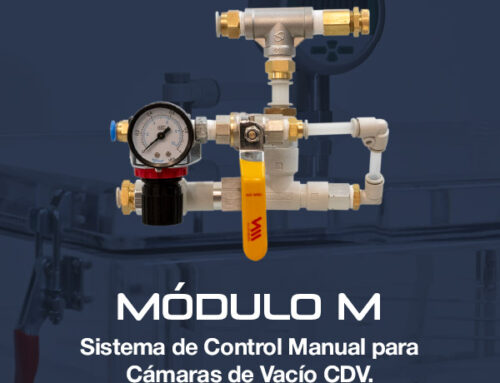

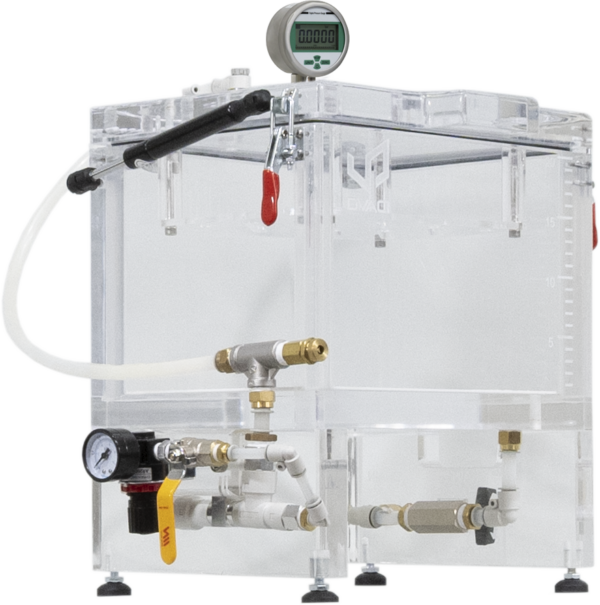

El Módulo M utiliza controles directos y una lectura digital clara del vacío. Con un procedimiento escrito, los operadores capacitados pueden seguir una misma lógica de operación con distintos tamaños de cámaras CDV compatibles.
- Nivel de vacío objetivo definido
- Tiempo de exposición definido
- Periodo de observación consistente
- Criterios de aceptación documentados
Cómo establece el Módulo M la condición de prueba.
Regular el vacío
Utilice la válvula manual para alcanzar el nivel de vacío objetivo especificado por el procedimiento.

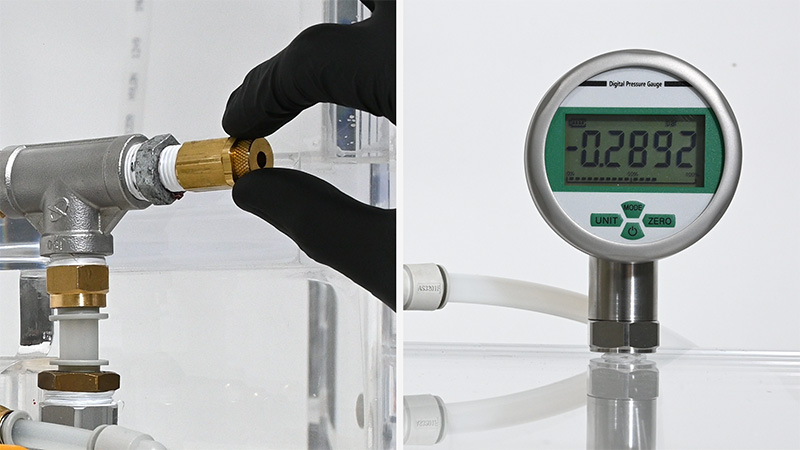

Controlar la entrada de aire
Equilibre el sistema para alcanzar de forma consistente la condición de operación requerida.

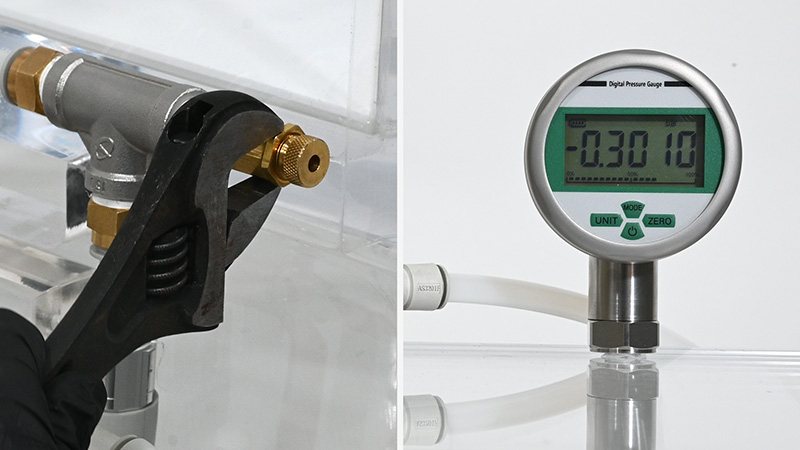

Bloquear el ajuste
Utilice la contratuerca para reducir los cambios involuntarios del ajuste manual seleccionado.

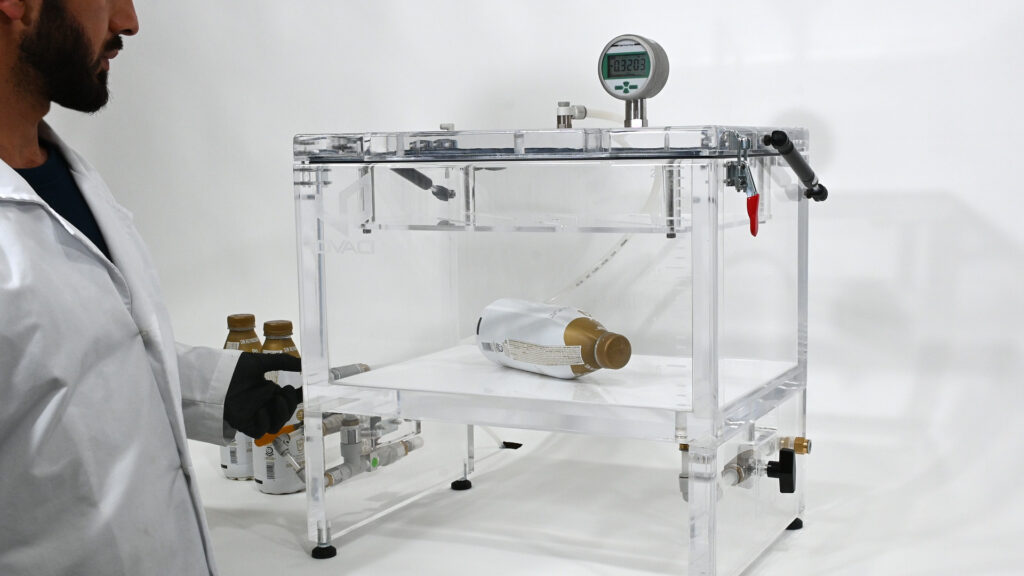

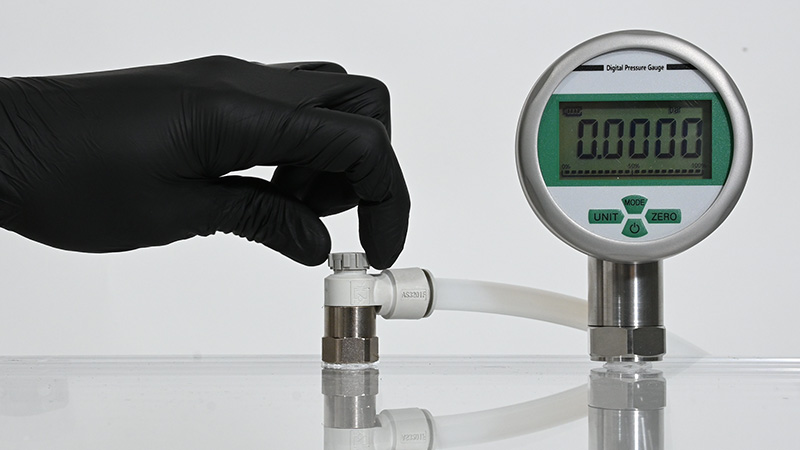

Leer el vacío
Observe el indicador digital mientras controla el tiempo y observa el empaque.

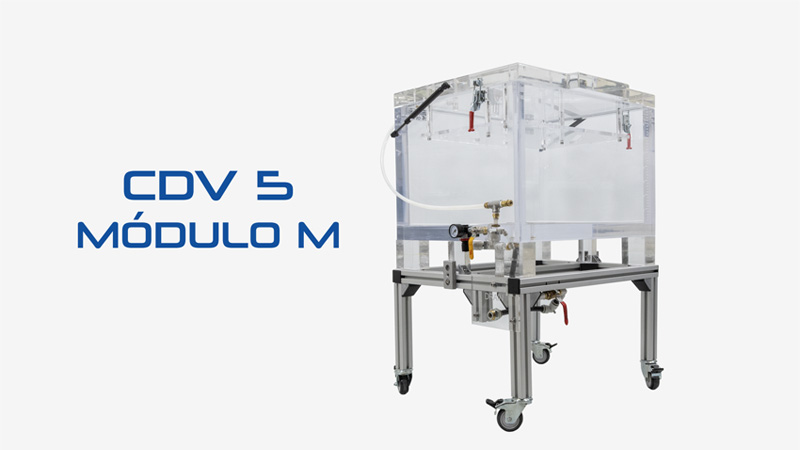

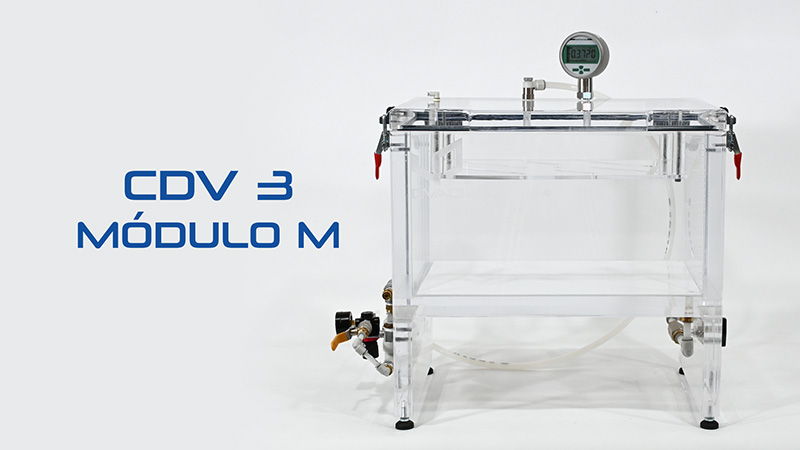

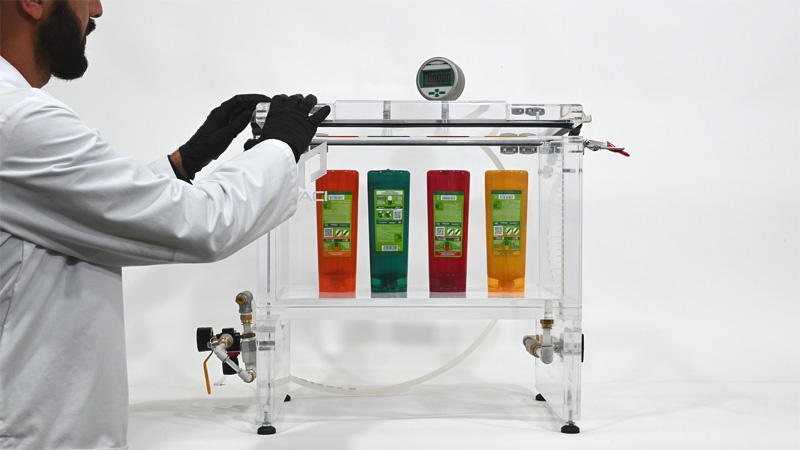

Compatible con la familia de cámaras de vacío CDV.
El mismo enfoque de control del Módulo M puede aplicarse a distintos tamaños de cámaras CDV compatibles. Esto permite seleccionar la cámara según las dimensiones del empaque y conservar un proceso manual familiar.
El desempeño real del vacío depende de la cámara seleccionada, la fuente de vacío, la altitud de instalación y la aplicación del empaque.
¿Puede utilizarse el Módulo M para pruebas según ASTM D3078?
El Módulo M proporciona las funciones de control y medición de vacío utilizadas en una configuración de emisión de burbujas según ASTM D3078. El empaque flexible se sumerge, se aplica vacío y el operador observa la indicación definida por el método.
El equipo por sí solo no garantiza el cumplimiento de una prueba. El usuario debe establecer parámetros adecuados, acondicionamiento, reglas de observación, criterios de aceptación, documentación y validación del método para el empaque específico.
Distinción técnica: «Estandarizado» significa que los operadores siguen el mismo procedimiento controlado. El Módulo M no regula automáticamente el vacío, no ejecuta un temporizador programado ni guarda registros electrónicos de prueba.

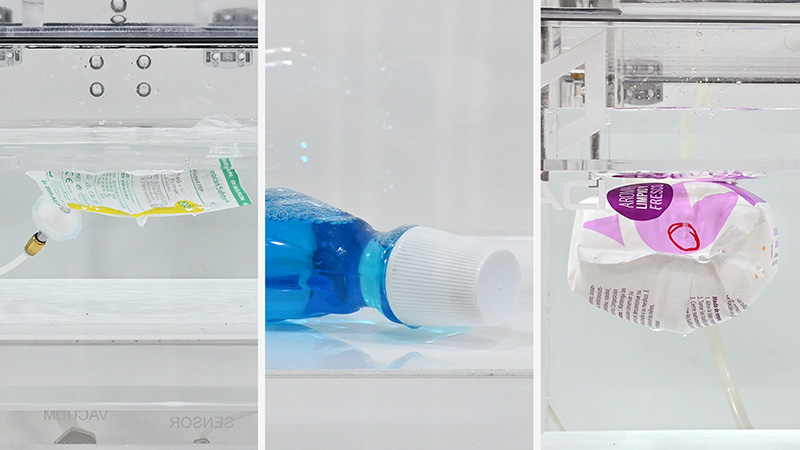

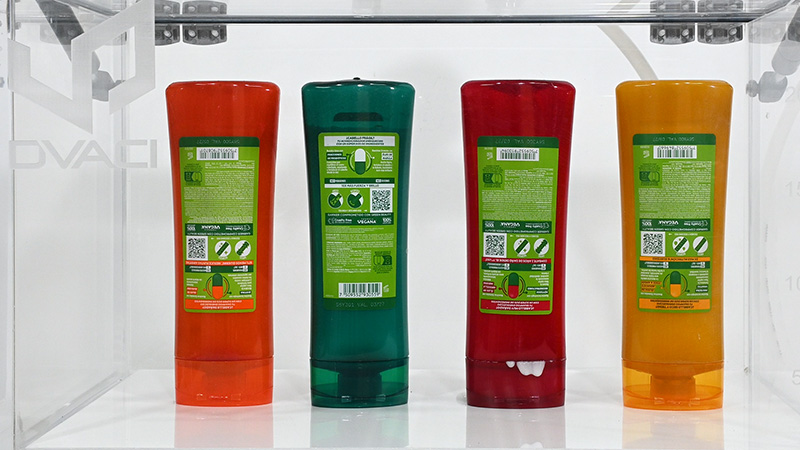

Pruebas visuales por inmersión o en una cámara seca.
El método de observación adecuado depende del empaque, el producto y el objetivo de la prueba.
Prueba de burbujas por inmersión
Sumerja empaques adecuados y observe si aparece una corriente continua o localizada de burbujas mientras se aplica vacío.
Prueba visual en seco
En contenedores adecuados con líquido, inspeccione si hay escurrimientos visibles del producto sin llenar la cámara con líquido de prueba.
¿Un sistema manual simplificado es adecuado para su proceso?
El Módulo M puede ser adecuado cuando...
- Las pruebas son ocasionales o rutinarias.
- Un operador capacitado puede seguir un procedimiento controlado.
- Los resultados visuales y la documentación manual son aceptables.
- Se prefiere el ajuste directo del vacío.
- No se requieren recetas almacenadas ni informes automatizados.

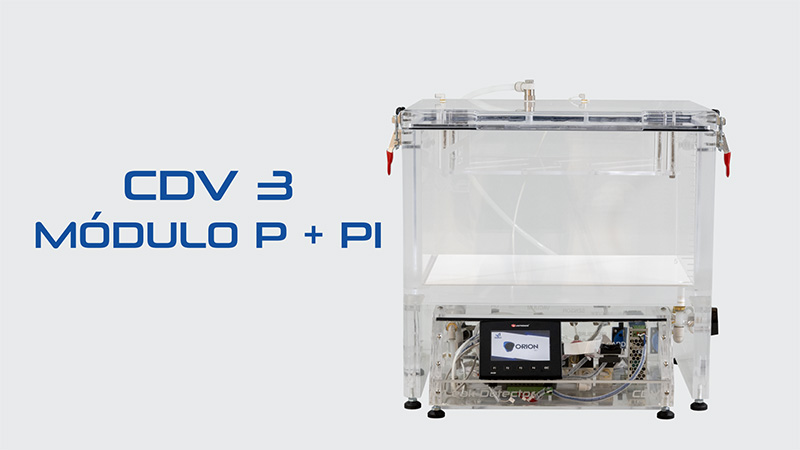

Considere el Módulo S o P cuando...
- Se requiere regulación automática del vacío.
- El sistema debe controlar el tiempo de prueba.
- Los productos requieren distintas recetas almacenadas.
- Se necesitan permisos de usuario o selección mediante códigos de barras.
- Se requieren resultados electrónicos, exportaciones o informes.
Comience con un sistema sencillo y reevalúe sus necesidades futuras.
Si los requisitos se amplían hacia la automatización, la trazabilidad o la gestión de datos, la aplicación debe reevaluarse según las capacidades del Módulo S o del Módulo P.
Preguntas frecuentes sobre ASTM D3078 y el Módulo M
¿El Módulo M controla automáticamente la prueba ASTM D3078?
No. El operador ajusta el vacío, monitorea el indicador, controla el tiempo y observa el empaque según el procedimiento.
¿ASTM D3078 especifica un mismo nivel de vacío para todos los empaques?
No. Los parámetros deben establecerse para el empaque específico y evitar deformaciones o daños excesivos, manteniendo una sensibilidad adecuada.
¿El Módulo M puede almacenar recetas de producto o informes de prueba?
No. Esas funciones requieren un proceso más avanzado de control y documentación, como una configuración adecuada del Módulo P.
¿El mismo controlador puede utilizarse con distintos tamaños de cámaras CDV?
El Módulo M está diseñado para cámaras CDV compatibles. La compatibilidad final y el desempeño deben confirmarse para la cámara y la fuente de vacío seleccionadas.
¿El Módulo M permite realizar pruebas en seco y por inmersión?
Puede proporcionar control de vacío para ambos métodos cuando la configuración de la cámara, el empaque y el procedimiento aprobado son adecuados.
Pruebe el Módulo M con su empaque real.
Comparta sus muestras, el método y las condiciones objetivo para que DVACI evalúe la adecuación de la aplicación.
